什么是电位器？电位器的类型

💡 什么是电位器（Potentiometer）？

电位器是一种可调电阻器，它通过旋转或滑动来改变其阻值，从而调节电路中的电压或电流。

✅ 电位器的主要作用：

• 调节音量（音响设备）
• 控制亮度（灯光调节）
• 调整传感器的灵敏度
• 校准电路（精密仪器）

📐 电位器的基本结构：

电位器通常有三个引脚：

• 两个固定端连接整个电阻体的两端
• 一个滑动端（中间引脚）**连接滑动触点，可以在电阻体上移动

中间引脚相对于两端电压的变化，就是我们调节的电压输出。

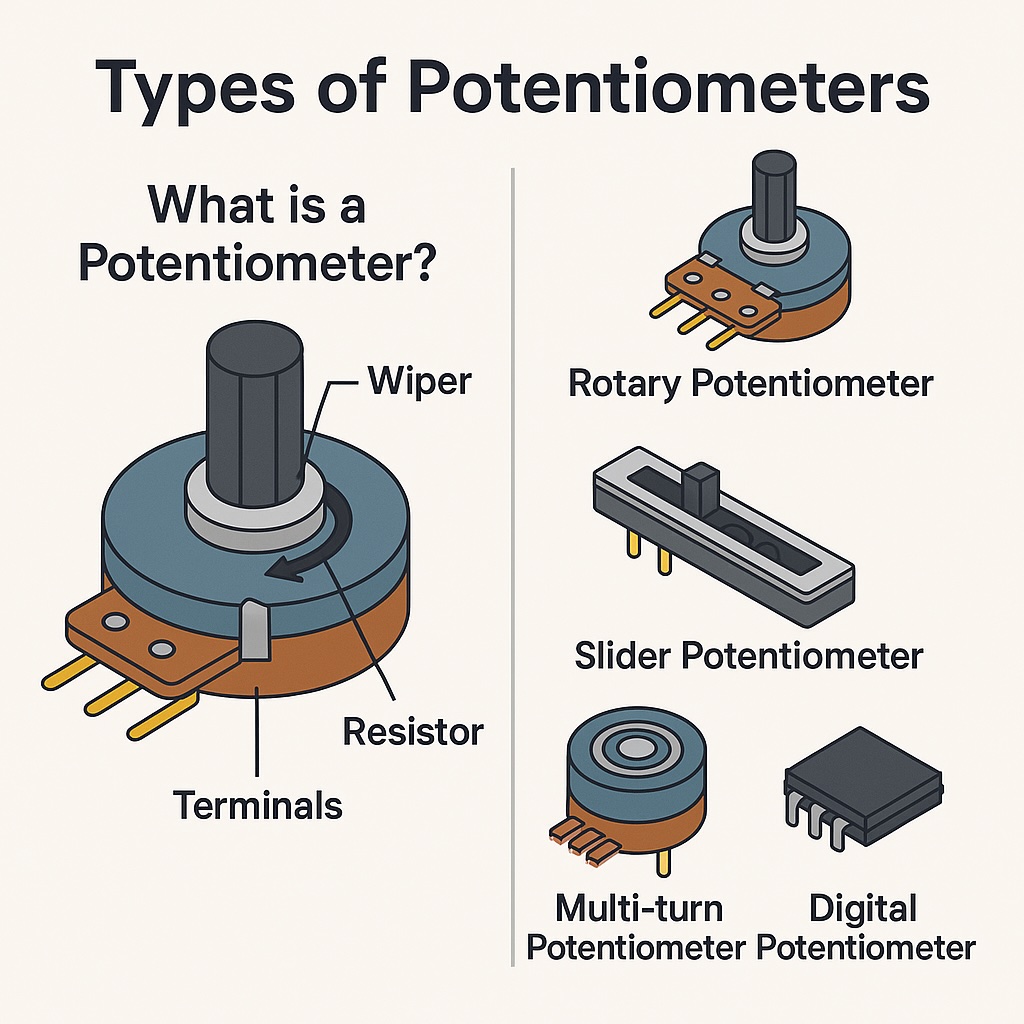

🧩 电位器的常见类型（按结构和用途分类）

1. 旋转式电位器（Rotary Potentiometer）

外观特点：带旋钮，像音量旋钮一样旋转

原理：通过旋转改变滑动端在电阻体上的位置

应用：音响、电视音量调节、仪表盘控制等

👉 常见于音量旋钮、模拟控制器

2. 滑动式电位器（Slider Potentiometer / Fader）

外观特点：像推拉杆一样，手指前后滑动

原理：滑动改变接触位置

应用：调音台、灯光控制台

👉 更直观控制的场合，适合多个通道同步调节

3. 多圈电位器（Multi-turn Potentiometer）

特点：需要旋转多圈才能完成最大调节范围，精度高

应用：仪器校准、电路微调

👉 适用于要求高精度和细调的场景

4. 数字电位器（Digital Potentiometer）

特点：通过数字信号（如SPI或I²C）控制，无需人工旋转

内部结构：使用开关矩阵或电阻网络模拟传统电位器

应用：可编程电子设备、嵌入式系统

👉 更适合自动化、微控制器控制的现代系统

5. 预设电位器 / 微调电位器（Trimmer Potentiometer）

特点：小型，安装在PCB上，用螺丝刀调节

应用：工厂调试、一次性调整、不常变动的设置

👉 用于电路板上“设定后不动”的精细调节

🔌 按电阻材料分类（补充）

📊 电位器的输出特性（线性 vs 对数）

✅ 总结表格

补充：

⚙️ 电位器调节电机转速的基本原理

电动机的转速与其输入电压成正比（尤其是小型直流电机）。电位器通过改变其输出电压，从而控制电机获得的电压，进而实现转速调节。

🧠 实际调速方式有两种：

✅ 1. 串联电位器（限流）方式

• 电位器串联在电机回路中，相当于加了一个限流电阻
• 控制电流大小，从而影响电机扭矩与转速
• 缺点：能量损耗大，效率低

✅ 2. 分压控制输入电压方式（推荐）

• 电位器作为分压器，中间引脚连接到电机控制模块的输入
• 可以接到 PWM 控制模块、运算放大器、或者微控制器（如 Arduino）

🛠️ 与 PWM 控制结合（高级应用）

更常见的是电位器作为输入设备，而非直接调速。如下：

• 电位器输出 → 模拟信号输入到 Arduino
• Arduino 根据电位器位置输出不同占空比的 PWM 信号
• PWM 信号控制电机驱动模块（如 L298N、MOSFET 模块）
• 实现高效、平滑的调速控制

📌 总结对比
