定时器和计数器的区别 – PLC 基础知识

在 PLC（可编程逻辑控制器）基础知识中，“定时器（Timer）”和“计数器（Counter）”是两种常用的功能元件。它们在自动化控制系统中扮演着关键角色。虽然有些相似，但它们的用途、工作方式和实现原理都有明显区别。

一、定义和作用

✅ 定时器（Timer）

作用： 根据时间来控制程序的执行。例如：延时启动、延时关闭、定时报警等。

本质： 在 PLC 的扫描周期中，通过记录时间流逝来触发或复位某些动作。

✅ 计数器（Counter）

作用： 根据某个事件发生的次数来控制程序的执行。例如：计件生产、达到数量后报警等。

本质： 记录输入信号的“脉冲次数”（次数触发），而不是时间。

二、工作原理对比

三、说明

定时器的例子：

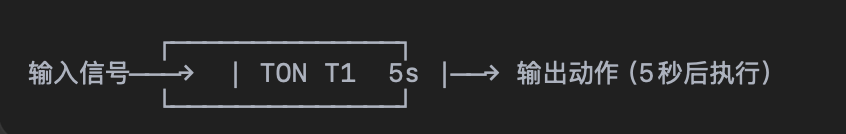

假设我们使用一个 TON（延时通电）定时器设定为 5 秒：

含义是：输入信号接通后，延迟 5 秒输出 T1 才接通。

计数器的例子：

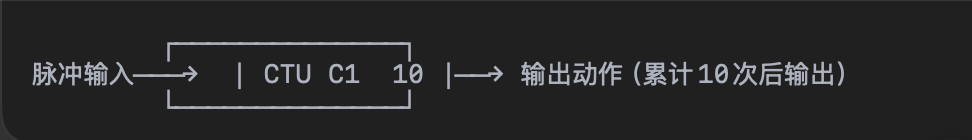

使用 CTU（向上计数器）设定为 10 次：

含义是：每接收到一个脉冲，C1 加 1；当累计到 10 次时，输出接通。

四、PLC 常见定时器和计数器类型

🔸 定时器类型：

🔸 计数器类型：

五、实际应用举例

✅ 定时器案例：

问题： 机器启动时，为了安全，要求按钮按下后延时 3 秒才启动马达。

实现思路： 使用 TON 定时器设为 3 秒，3 秒后输出信号接通马达接触器。

六、总结对比口诀（助记法）

定时器管时间，计数器管次数；

一个等时间，一个数脉冲；

延时启动用定时器，产量计数靠计数器。
