HART通信揭秘：250Ω电阻的关键作用

HART（Highway Addressable Remote Transducer）协议是一种基于4-20mA模拟信号的数字通信协议，为了保证HART信号的正常传输，回路中必须接入一个250欧姆的电阻。下面详细解析其原因。

1. HART通信的基本原理

HART协议采用FSK（Frequency Shift Keying，频移键控）调制方式，在传统的4-20mA电流信号上叠加一个1200Hz和2200Hz的数字信号，用于双向数据传输：

• 1200Hz 代表 逻辑“1”

• 2200Hz 代表 逻辑“0”

由于HART信号是交流信号，而4-20mA电流信号是直流信号，因此两者不会互相干扰。

2. 为什么要使用250Ω电阻？

2.1 提供电压信号供HART调制解调器读取

HART通信的核心在于调制的交流信号，而HART信号本质上是一个电流信号。一般HART设备（如手操器或主机）需要将电流信号转换为电压信号才能正确解调，而电阻的作用就是将电流信号转换为电压信号。

根据欧姆定律：

V = I * R

假设HART信号的交流分量电流约为1mA，如果选择250Ω电阻，则产生的电压信号为：

V = 1mA * 250Ω = 0.25V

这个0.25V的信号足够被HART设备正确读取和解析。

2.2 确保HART通信的阻抗匹配

HART协议要求回路中的最小负载阻抗为230Ω，如果负载阻抗太低（例如没有电阻或电阻过小），HART信号的电压变化幅度太小，会导致接收端无法正确解析HART信号。250Ω是一个常规值，确保通信稳定且信号完整。

2.3 避免信号衰减

如果阻抗过大（例如超过1100Ω），信号可能会衰减，导致通信失败。因此，HART推荐的回路负载阻抗范围一般在 230Ω – 1100Ω 之间，而250Ω是一个标准推荐值，既能保证信号完整，又能确保通信设备能够正常解调HART信号。

3. HART回路中250Ω电阻的安装位置

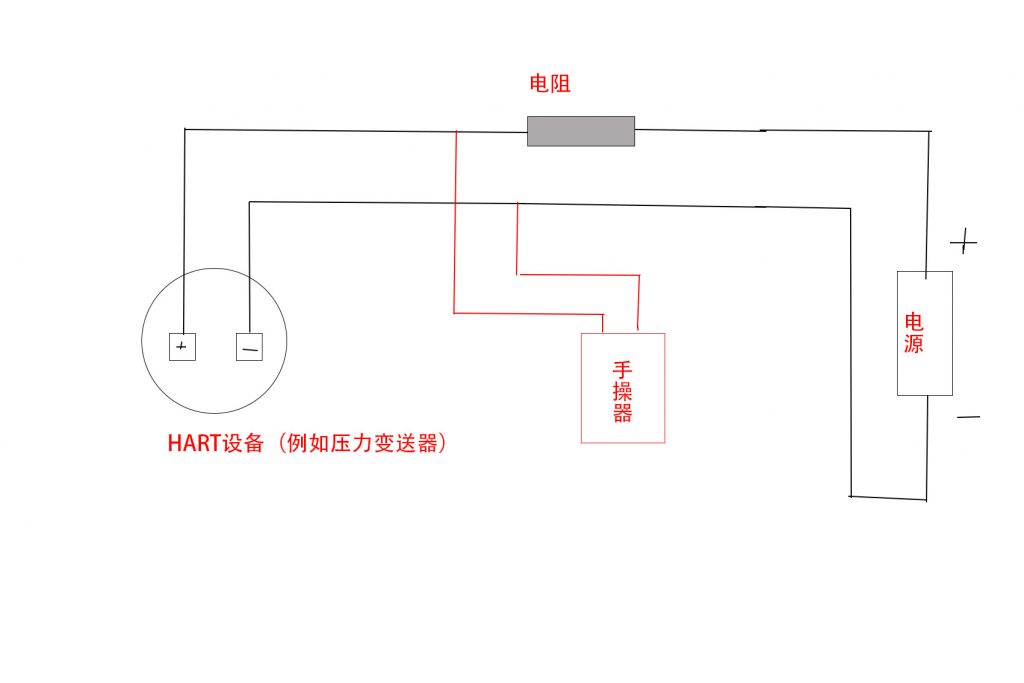

通常，250Ω电阻应安装在HART主机和现场设备之间

无论哪种方式，250Ω电阻必须与HART设备串联，否则HART信号无法正常解码。

4. 特殊情况下的电阻调整

虽然250Ω是推荐值，但在某些特殊情况下，可能需要调整：

1. 回路电阻过低（<230Ω）：HART信号幅值太小，通信失败——可以增加电阻至250Ω以上。

2. 回路电阻过高（>1100Ω）：信号衰减过大，导致通信失败——需要减小电阻。

3. 长距离传输：如果HART信号在长距离传输中衰减过大，可调整电阻值，或考虑增加信号中继器。

5. 总结

✅ HART回路必须有250Ω电阻，主要原因：

1. 电流信号转换为电压信号，使HART调制解调器能够读取HART信号。

2. 确保回路负载阻抗匹配，保证信号稳定传输。

3. 避免信号衰减或过小，保证HART设备能正确通信。

✅ 安装时注意事项：

• 必须串联在HART信号路径上

• 不能低于230Ω，否则信号弱

• 不能高于1100Ω，否则信号衰减

正确安装250Ω电阻，能确保HART通信稳定、可靠！
