一些脉冲信号的问与答

脉冲信号是如何产生的，它本质是什么，怎么被检测到

1. 脉冲输出的定义：

脉冲输出是一种用于传递信息或控制的数字信号形式，它通过一系列时间间隔明确的高电平和低电平（通常对应于“1”和“0”）来表示。脉冲信号常见于通信、控制、计量系统中，例如步进电机驱动器的控制信号、数字通信中的数据流、脉冲编码等。

脉冲信号的产生

脉冲信号的产生主要依赖于振荡器、电路开关或数字逻辑控制电路，其核心思想是控制电压在高电平和低电平之间切换，以形成明确的上升沿和下降沿。以下是几种脉冲信号的常见产生方式：

(1) 振荡器：

振荡器是一种能够周期性产生高低电平信号的电路，比如方波振荡器、锯齿波振荡器等。

• 示例：555 定时器

• 利用555定时器在一定的充放电时间间隔内生成周期性脉冲信号。

• 控制充放电电容和电阻的参数，可以调整脉冲信号的频率和占空比。

(2) 数字电路：

数字电路可以通过逻辑门电路（如与门、或门、非门）或微控制器生成特定脉冲。

• 示例：微控制器的PWM (Pulse Width Modulation)

• PWM可以通过定时器模块生成一组脉冲信号，频率和占空比可控，用于调节电机速度或灯光亮度。

(3) 机械或物理触发：

• 机械开关：按下开关可以生成单次脉冲，通常需要消除抖动（用RC滤波电路或数字去抖算法）。

• 传感器触发：如红外对射传感器，检测物体经过时生成单次脉冲信号。

(4) 数学或仿真软件生成：

• 在仿真环境（如 MATLAB 或 LabVIEW）中，使用数学公式定义脉冲序列，生成特定信号。

---

脉冲信号的本质

1. 电压变化的时间序列：

脉冲信号本质上是时间和电压的函数，即在特定时间点电压在高低电平之间切换。

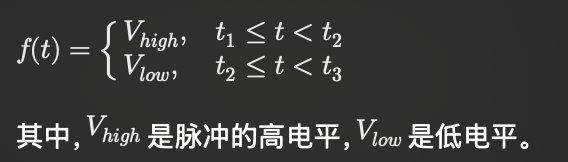

数学上可以用类似单位冲激函数的形式描述：

2. 频率、占空比等参数：

• 频率：每秒钟产生的脉冲个数。

• 占空比：脉冲信号高电平持续时间占整个周期的比例，通常以百分比表示。

3. 能量传递载体：

在物理世界中，脉冲可以是电信号、电磁波（如雷达脉冲）、声波（如超声波）等形式。

---

脉冲信号的检测

检测脉冲信号的关键是识别其电平变化的时间特性，并提取相关信息。常用的检测方法如下：

(1) 数字信号检测：

• 边沿触发电路：

利用硬件电路检测信号的上升沿或下降沿，比如触发器、计数器。

• 示例：步进电机驱动

驱动电路通过检测输入脉冲信号的上升沿来触发步进动作。

• 定时器测量：

利用微控制器的定时器模块测量脉冲宽度或频率。

(2) 模拟信号检测：

• 放大和整形：

如果脉冲信号较弱，可以用放大电路提高幅度，再用整形电路将其变为标准数字脉冲。

• 滤波器：

使用带通滤波器选取特定频率范围内的脉冲信号。

(3) 光学或声学检测：

• 光电检测器：

光电传感器可以检测光脉冲，例如激光雷达的信号检测。

• 麦克风与声学系统：

检测声波脉冲，比如超声波测距系统。

---

脉冲信号和数字信号的关系，和频率，占空比的关系

脉冲信号和数字信号的关系

脉冲信号和数字信号密切相关，但它们并不完全等同。

1. 脉冲信号的定义：

• 脉冲信号是一种在时间轴上不连续的信号，通常以高电平（如+5V）和低电平（如0V）之间的快速切换表现出来。

• 它的特征在于脉冲的持续时间、脉冲间隔、以及信号的上升和下降沿。

2. 数字信号的定义：

• 数字信号是以离散值（通常是二进制的“1”和“0”）为特征的信号。

• 脉冲信号可以被看作是数字信号的一种表现形式，因为它通常用脉冲的高低电平来表示二进制的“1”和“0”。

3. 关系：

• 脉冲信号是数字信号的物理实现形式。在数字电路中，脉冲信号通过高低电平切换传递二进制信息。

• 一个脉冲信号的周期或频率可以用于表示数据的时钟速率，而脉冲信号的宽度和占空比可能携带更多的具体信息。

---

脉冲信号与频率和占空比的关系

1. 频率（Frequency）：

• 频率是指单位时间内信号重复的次数，单位是赫兹（Hz）。

• 在脉冲信号中，频率由脉冲的周期（即一个完整高低电平循环的持续时间）决定：

其中  T  是信号周期。

• 频率越高，信号变化越快，传输的速率也越高。

2. 占空比（Duty Cycle）：

• 占空比是脉冲信号中高电平持续时间（ t_{high} ）占整个周期时间的比例，表示为百分比：

3. 频率与占空比的关系：

• 频率决定了脉冲信号切换的快慢（即数据更新速率）。

• 占空比决定了高电平在一个周期中所占的比重，通常影响功率或能量传递的效率。

• 独立性：在大多数情况下，频率和占空比是可以独立调节的。即在保持频率不变的情况下，可以调整高电平持续时间来改变占空比；反之亦然。

---

---

应用场景

• 脉冲宽度调制（PWM）：通过调节占空比控制功率，例如用于电机调速或 LED 亮度调节。

• 时钟信号：在数字系统中，频率决定了系统的运行速度，而占空比需要尽量接近 50% 以保证信号完整性。

• 通信系统：脉冲信号的频率和占空比可以携带信息，特别是在调制方案中如 PWM 或曼彻斯特编码。

总之，脉冲信号通过频率和占空比来体现其物理和信息属性，这两个参数的组合广泛应用于数字电路、通信和控制领域。

---

流量计的脉冲输出信号中的脉冲宽度是什么

流量计的脉冲输出信号中的脉冲宽度，通常指每个脉冲信号中高电平持续的时间（ t_{\text{high}} ）。它是脉冲信号的一个重要参数，用于描述脉冲信号的时间特性。

脉冲宽度在流量计中的意义

1. 定义：

• 脉冲宽度是脉冲信号中高电平持续的时间，单位通常为毫秒（ms）或微秒（µs）。

• 对于流量计的脉冲输出，脉冲宽度不直接表示流量，而是与流量成比例的脉冲频率的一个附属特性。

2. 与流量关系：

• 流量计通常通过脉冲频率来表示流量大小（如每秒产生的脉冲数与流量成正比）。

• 脉冲宽度的设计一般是为了保证信号可靠传输，与流量的变化关系不大。

3. 作用：

• 保证信号能够被接收设备（如PLC、数据采集模块）准确识别。

• 过短的脉冲宽度可能导致接收设备无法正确捕捉信号，过长则可能影响频率范围。

---

---

总结

在流量计的脉冲信号中：

• 脉冲宽度通常是一个固定值，用于确保信号的可靠传输。

• 它与流量无直接关系，真正表示流量大小的是脉冲频率。

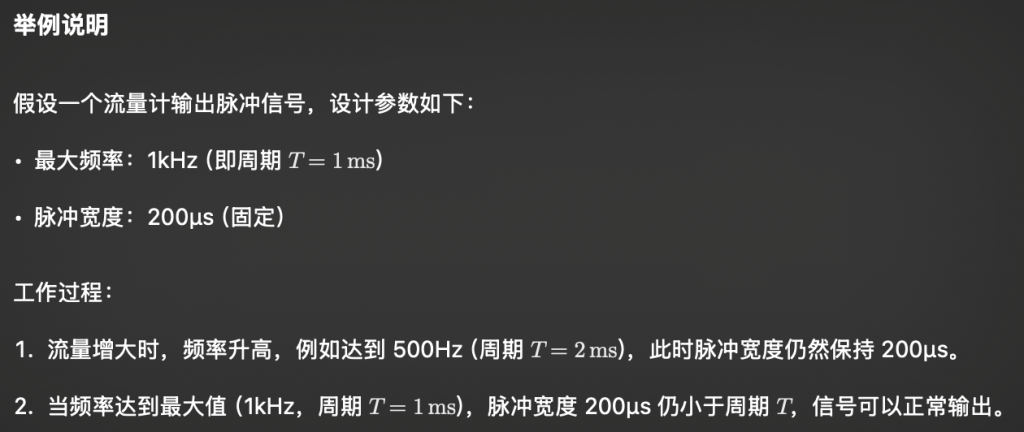

• 在设计时需要保证脉冲宽度小于信号周期，以适应流量变化范围。

如有具体流量计型号，可以查看技术规格书，获取其脉冲宽度的详细参数。
