阀组（Valve Manifold）是一种常用的工业配件，用于集成多个阀门以实现介质控制、调节和分配的功能。它在管道系统和工业设备中起着重要作用。以下是详细的讲解，帮助初学者全面了解阀组。
一、阀组是什么？
阀组是由多个阀门组成的一个集成装置，通过合理的设计将多个功能合并在一个装置内。其核心目的是优化管道系统中的操作和控制。
•本质：将多个独立的阀门组合在一起，组成一个紧凑、易操作的单元。
•形状：通常为金属块或模块化结构，上面有进出口连接和多个阀门。
•材料：常见材质包括不锈钢、碳钢、铝合金等，根据使用环境选择。
二、阀组的作用
1.简化管路
阀组集成多个阀门，减少了连接管道的数量，使管路更紧凑，降低了系统复杂性和泄漏风险。
2.节省空间
由于多个阀门被集中在一个模块中，整体占用的空间减少，有利于安装在有限的区域内。
3.便于操作与维护
集成式设计便于集中控制和维护，减少了单独检修每个阀门的时间。
4.提高安全性
阀组常被用于隔离设备或介质，以便在运行中对仪表或管道进行维护，减少意外发生的可能。
5.满足多功能需求
阀组可同时实现介质的导流、隔离、排放、切换等多种功能。
三、阀组的分类
阀组可按功能、结构、用途等不同角度进行分类：
1. 按阀门数量分类
•2阀组（Two-Valve Manifold）
常用于压力测量设备。两个阀门分别负责关闭和排放。
•3阀组（Three-Valve Manifold）
常用于差压变送器，有两个主阀（高压侧和低压侧）和一个平衡阀。
•5阀组（Five-Valve Manifold）
在3阀组基础上增加两个排放阀，用于复杂测量或维护
2. 按安装方式分类
•直接安装型
直接连接到变送器或设备，减少连接件和安装复杂性。
•远程安装型
安装在距离设备较远的位置，通过管道与设备连接。
3. 按应用场景分类
•测量用阀组：用于连接仪表（如变送器）和工艺管道。
•分配用阀组：用于将介质分配到多个出口。
•调节用阀组：用于调节介质的流量、压力或温度。
4. 按材质分类
•不锈钢阀组：耐腐蚀，适用于化工、制药等行业。
•碳钢阀组：适用于普通环境。
•特殊合金阀组：用于高腐蚀性或高温环境。
四、阀组的使用方法
1.安装
•确定阀组的进出口方向，避免安装反向。
•确保管道连接处无泄漏，紧固螺纹接头或法兰连接件。
2.操作
•按功能操作各阀门，例如切换阀、排放阀、平衡阀等。
•遵循正确的操作顺序，如先关闭主阀再打开排放阀，以避免压力冲击。
3.维护
•定期检查阀组的密封性。
•在高腐蚀性环境中，需要清洗和涂抹防腐材料。
•若阀组有泄漏或阀门卡滞，需及时更换零部件。
五、阀组的应用场所
阀组被广泛应用于工业过程控制的各个领域，包括：
1.化工与石化
•用于腐蚀性气体、液体的控制和测量。
•差压变送器配合阀组测量液位、压力。
2.电力行业
•用于锅炉和涡轮机的流量、压力监控。
3.石油与天然气
•井口压力监测和调节。
4.食品与制药
•卫生级阀组用于液体介质的无菌测量和控制。
5.水处理与环保
•测量管道内水质参数，如压力、流量等。
六、阀组的优势总结
•模块化设计：便于安装和维护。
•高效可靠：减少泄漏点，提升系统可靠性。
•灵活应用：可根据需求设计不同功能组合。
详解 2阀组、3阀组和5阀组
阀组在工业过程中扮演着重要角色，而2阀组、3阀组和5阀组是最常见的三种类型。它们主要用于压力和差压测量仪表（如压力变送器和差压变送器）的连接与操作，每种阀组都有特定的功能、结构和使用场景。以下是深入的介绍。
一、2阀组
1. 定义

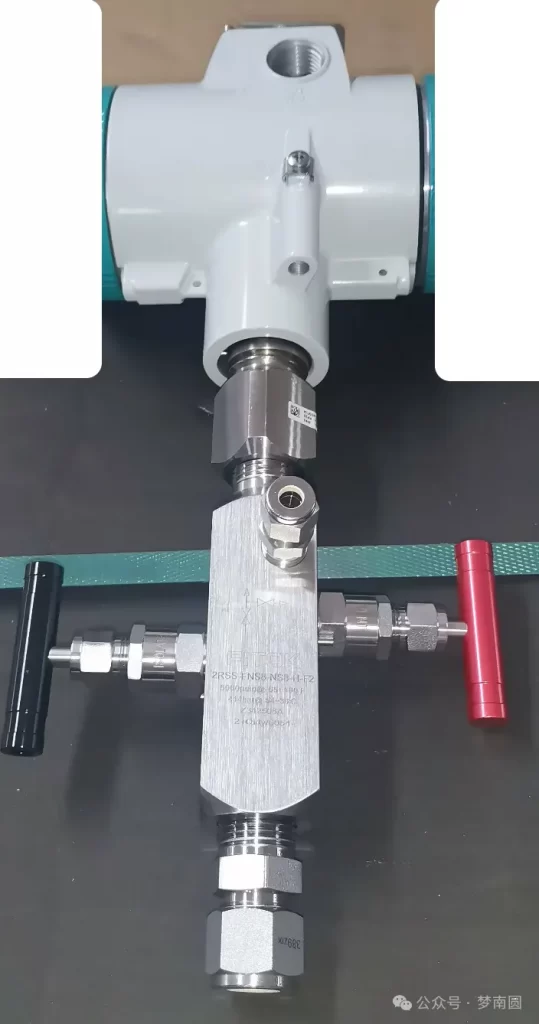

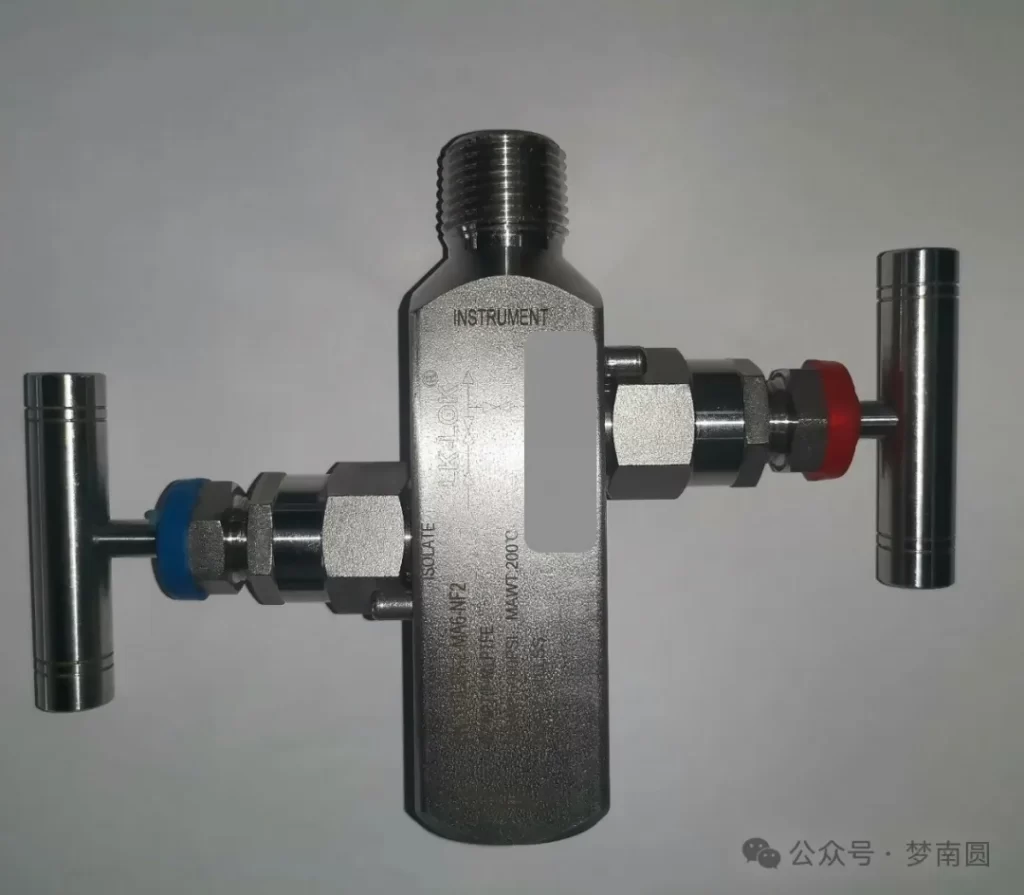

2阀组由两个独立的阀门组成，常用于压力变送器的保护和排放操作。
2. 结构与功能
2阀组的两个阀门分别为：
•隔离阀（Isolation Valve）：用于隔离压力变送器与工艺管道，关闭后可对变送器进行维护或更换。
•排放阀（Vent Valve）：用于释放压力变送器内部残留的介质，以便在安全条件下操作或校准。
3. 操作流程
•正常工作时：隔离阀打开，压力变送器与工艺管道连接；排放阀关闭，防止介质泄漏。
•维护或校准时：先关闭隔离阀，再打开排放阀释放介质，然后对变送器进行操作。
4. 应用场景
•压力测量：在单点压力测量场合使用，如油气输送管道、锅炉压力监控等。
•系统简单：适用于工艺要求较为简单的场合，系统对测量仪表的灵活性要求较低。
二、3阀组

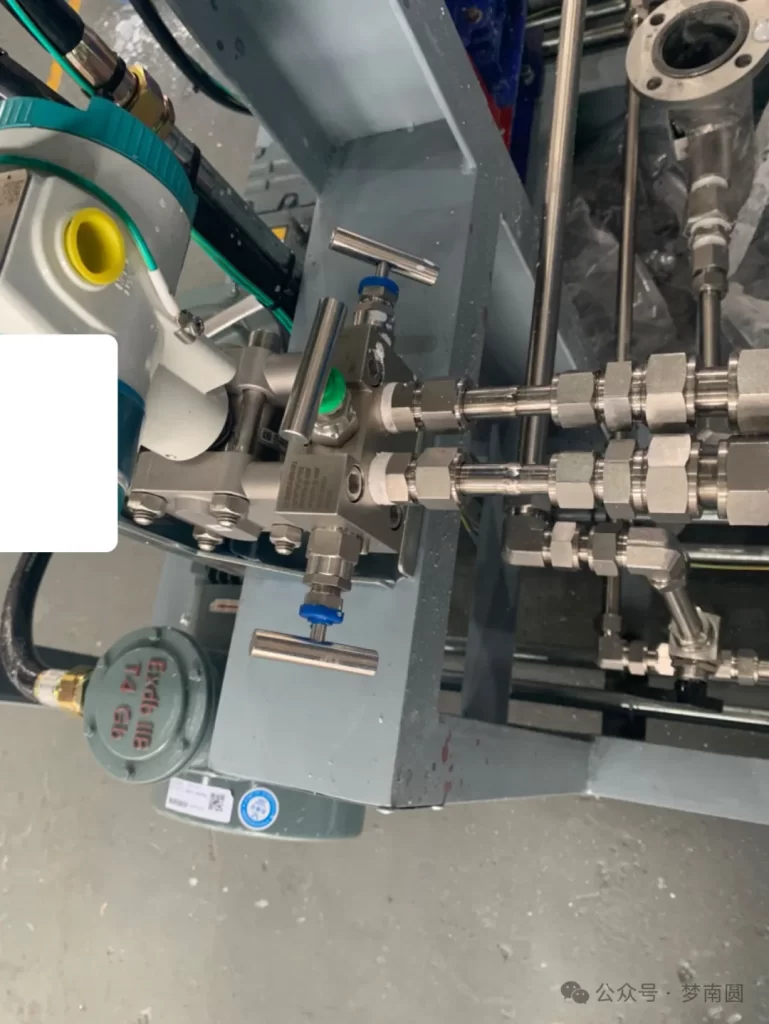

1. 定义

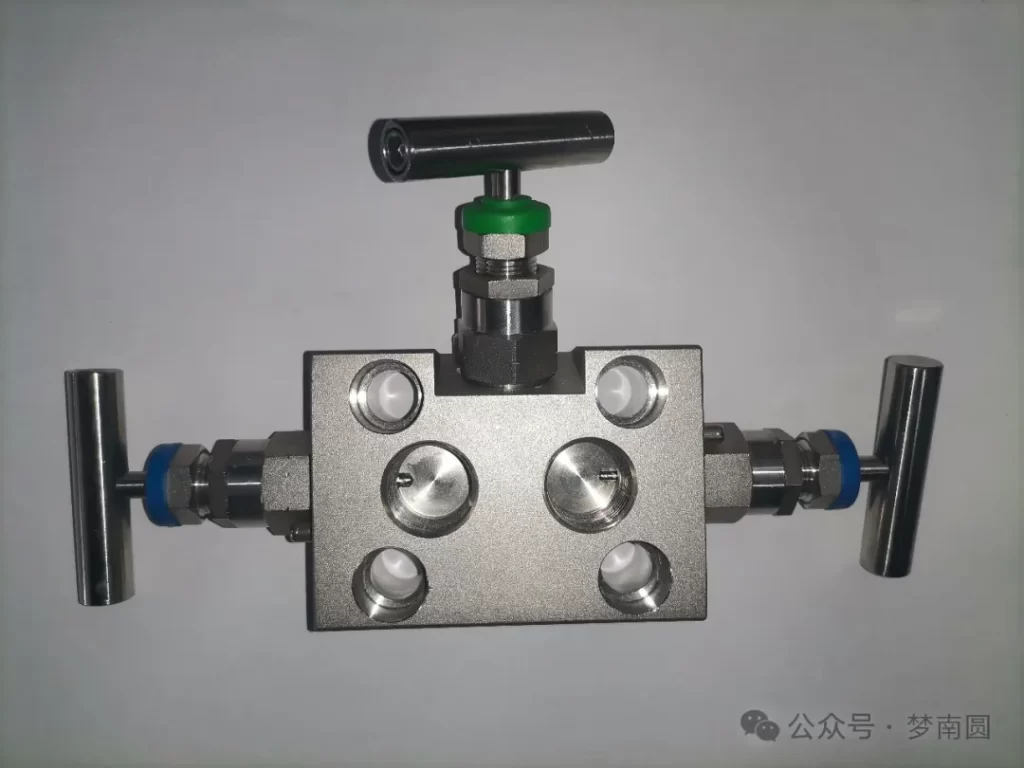

3阀组由三个独立的阀门组成，常用于差压变送器，用于液位、流量和差压测量。
2. 结构与功能
3阀组的三个阀门分别为：
•两个隔离阀（Isolation Valves）：分别连接变送器的高压侧和低压侧，用于隔离测量系统。
•一个平衡阀（Equalizing Valve）：用于平衡变送器高压侧和低压侧的压力，防止因过大的压力差损坏变送器。
3. 操作流程
1.正常运行：
•打开高压侧和低压侧隔离阀，关闭平衡阀，确保变送器两侧压力差是工艺系统的真实压力差。
2.维护或校准：
•先关闭高压和低压隔离阀，再打开平衡阀，使变送器两侧压力相等，减少压力差对变送器的损害。
•校准结束后，先关闭平衡阀，再依次打开隔离阀。
4. 应用场景
•差压测量：如过滤器压差监测、管道流量测量（利用节流装置如孔板或文丘里管）。
•液位测量：通过差压法测量储罐液位。
•安全保障：适用于系统中压力差较大的工况，保护差压变送器。
三、5阀组

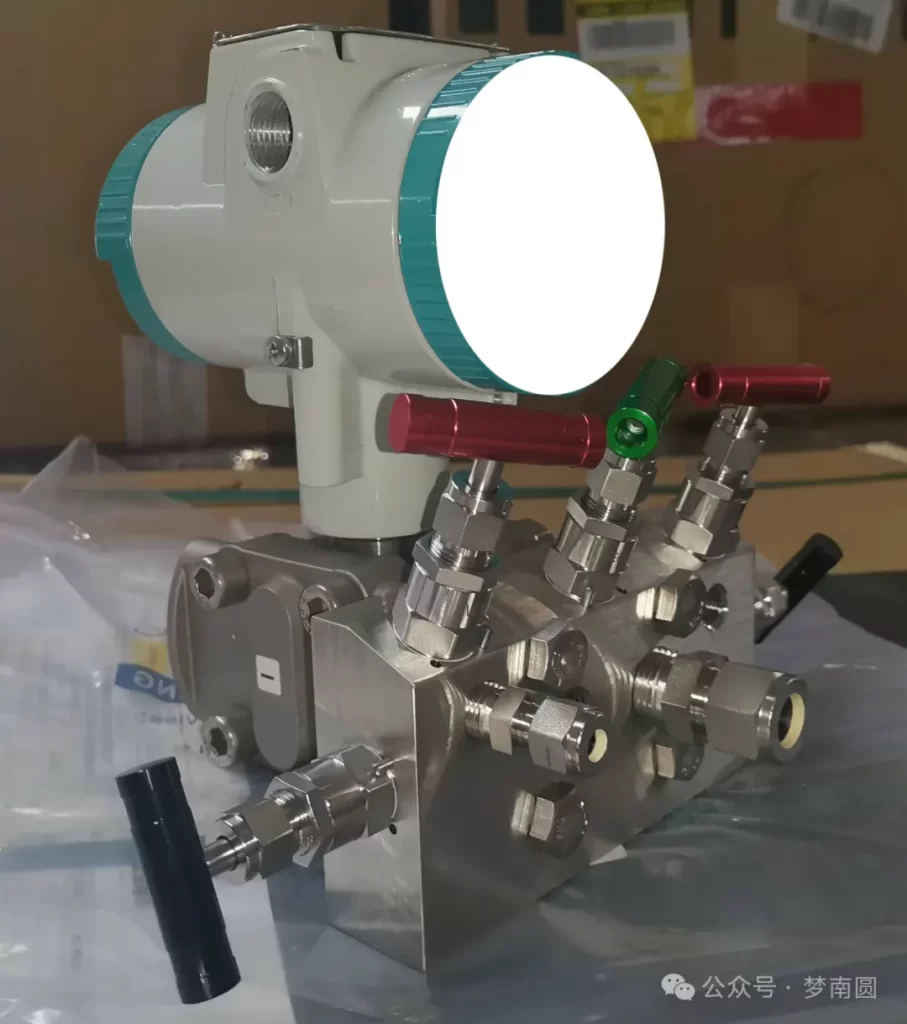

1. 定义

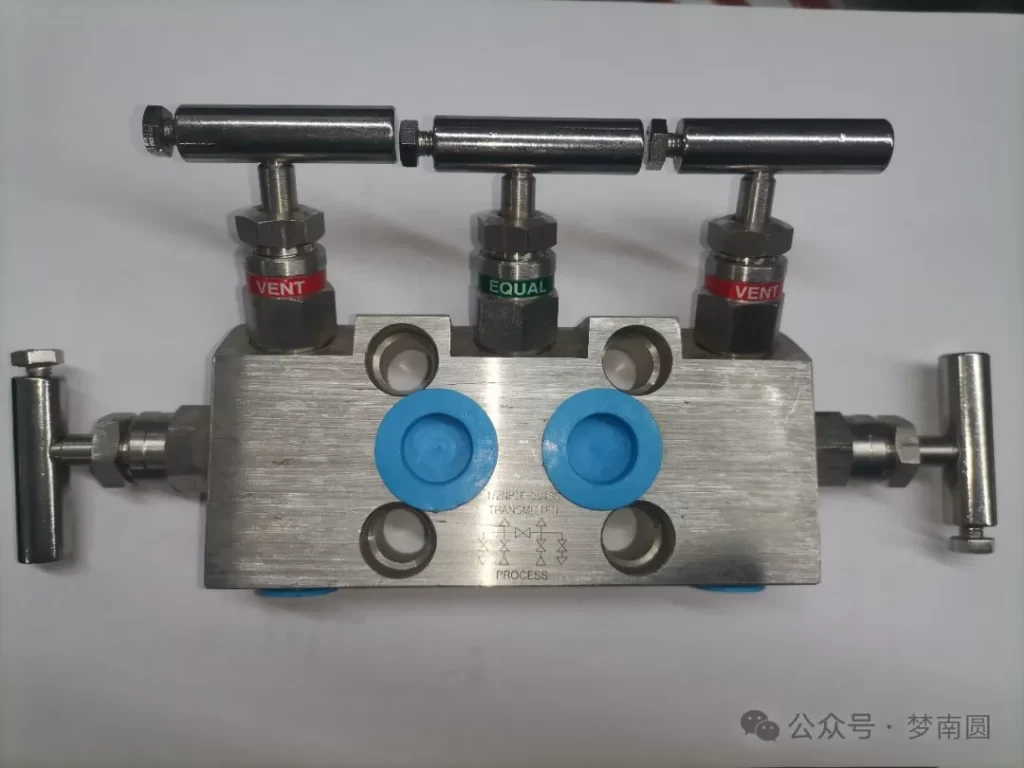

5阀组由五个独立的阀门组成，是对3阀组的扩展，增加了两个排放阀，提供更全面的功能和灵活性。
2. 结构与功能
5阀组的五个阀门包括：
•两个隔离阀：与3阀组相同，用于连接并隔离变送器的高压侧和低压侧。
•一个平衡阀：与3阀组相同，用于平衡高压侧和低压侧的压力。
•两个排放阀（Vent Valves）：分别连接高压侧和低压侧，用于释放变送器内部残余的介质或排除气泡，确保测量精度。
3. 操作流程
1.正常运行：
•打开高压和低压隔离阀，关闭平衡阀和排放阀。
2.维护或校准：
•关闭高压和低压隔离阀，打开平衡阀以平衡压力。
•打开排放阀，释放残余介质，清空变送器通路，避免干扰校准工作。
3.清洗或吹扫：
•使用排放阀清洗变送器的通路以去除杂质。
4. 应用场景
•复杂测量场景：例如需要频繁校准或更高精度的场合。
•高安全要求：通过排放阀释放残余介质，避免工艺介质对人员或设备造成伤害。
•气体或蒸汽应用：尤其适合需要排放空气或气泡的差压测量系统。

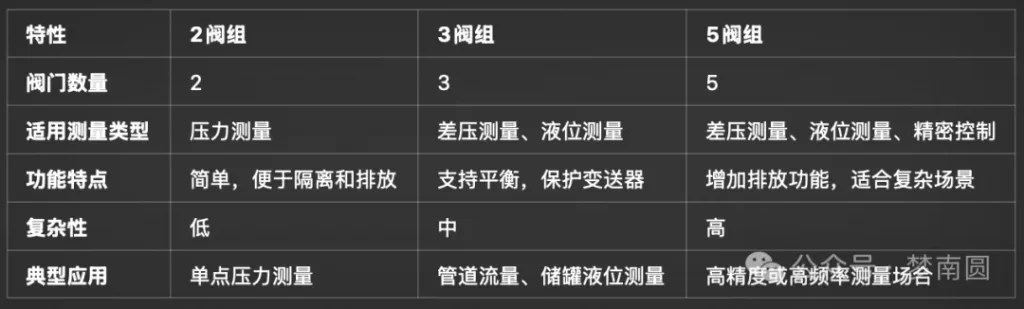

四、对比与选择
五、阀组选择的关键因素
1.测量类型：压力测量选2阀组，差压测量选3阀组或5阀组。
2.维护需求：需要频繁校准或清洗时建议选择5阀组。
3.工况复杂性：工艺复杂、安全性要求高时，优先选5阀组。
4.预算与空间：2阀组成本较低且结构紧凑，适合预算有限和空间受限的场合。
通过对阀组的详细了解，可以发现其在工业过程控制中不可或缺的作用。对于学习者，建议从实际应用案例入手，加深对其功能和操作的认识，逐步掌握安装与维护技能。
