什么是母线？其类型、优点和缺点

一、什么是母线？

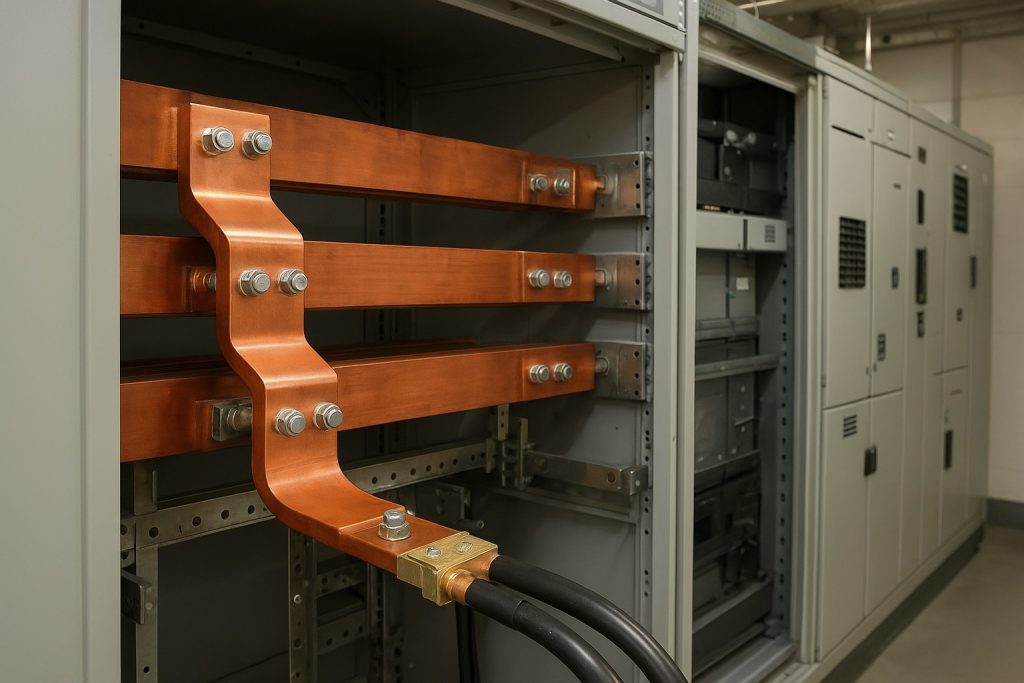

母线（Busbar）是电气工程里非常核心的一个概念，主要用于电能的汇集、分配和传输。

它本质上是一根（或多根）导体，可以是铜排、铝排或者其他导电金属，用来把电能从电源传给各个负荷或下级设备。

你可以把它想象成“电力的高速公路”：

• 发电机、变压器、断路器就像不同的入口和出口
• 母线就是把这些入口出口连接在一起的大通道
• 所有的电流都要通过母线来分配，确保电力稳定可靠地送到每个需要用电的地方

二、母线的主要功能

1. 汇集电能：把来自发电机或变压器的电能集中到一起
2. 分配电能：把集中来的电能分配到各个馈线、负荷或下级配电系统
3. 传输电能：母线本身可以承载大电流，在不同开关设备之间传递

三、母线的类型

母线按不同标准可以分成多种类型，我给你分两大类，便于理解：

1. 按安装位置/结构划分

• 单母线制一条母线，所有进出线都接在同一母线上
• 双母线制有两条母线，可以切换，增强供电可靠性
• 带旁路母线制在双母线基础上再加一条旁路母线，便于检修
• 环形母线制母线首尾相连成环形，供电可靠性更高，常用于重要场所

2. 按材料和形状划分

• 铜母线：导电性能好、机械强度高、价格较贵
• 铝母线：重量轻、价格便宜、但导电性和机械强度稍差
• 复合母线：铜铝复合，兼顾性能和成本

四、母线的优点

1. 电流承载能力强：能输送大电流，适合高电压、大电流场合
2. 电压降小、损耗低：导电性能好，能量损耗少
3. 布置灵活：可以横装、竖装，甚至做成封闭式母线槽
4. 可靠性高：配合双母线、旁路母线可以实现不停电检修
5. 维护方便：母线的连接点比较集中，便于巡检和维修

五、母线的缺点

1. 造价高：特别是铜母线，成本较高
2. 占用空间大：开放式母线需要专用的母线室或架空支撑
3. 扩展性有限：扩建或改造时，需要停电和较大施工量
4. 受环境影响：露天母线易受雨雪、灰尘影响，可能引发短路或闪络

六、总结理解

• 一句话概括：母线就是电力系统里“电流的高速公路”，负责汇集、传输和分配电能
• 选型要点：根据电压等级、负荷重要性、投资成本选择合适的母线制式和材料
• 工程应用：变电站、配电房、数据中心、工厂车间都会用到母线
