一、什么是单芯电缆和多芯电缆？
1. 单芯电缆（Single Core Cable）
- 定义：单芯电缆是指电缆中只有一根导体（铜或铝芯）。
- 结构：导体 + 绝缘层 + （可选）护套。
- 导体材料：通常为铜芯或铝芯。
2. 多芯电缆（Multi Core Cable）
- 定义：多芯电缆是指电缆中有两根及以上的独立导体，每根都有独立绝缘层。
- 常见形式：2芯、3芯、4芯、5芯等。
- 结构：多根绝缘导体 + 总护套（有时带填充和屏蔽层）。

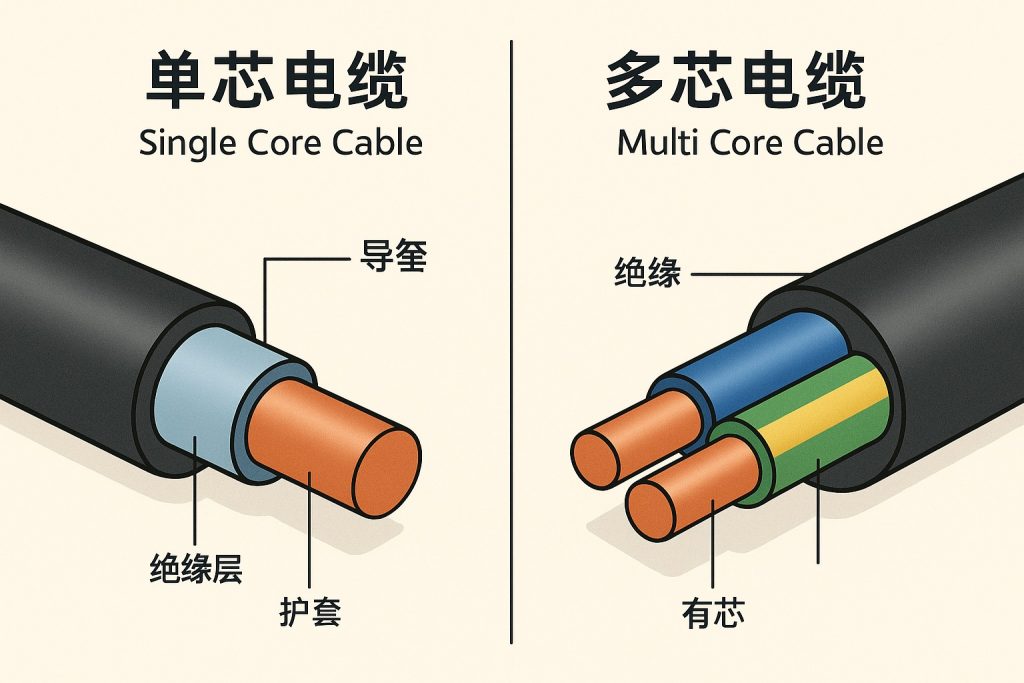

二、结构对比图示（文字示意）
- 🧵 单芯电缆：[导体] → [绝缘层] → [护套]（只有一根）
- 🧶 多芯电缆：[(导体+绝缘) × 多根] → [填充/屏蔽] → [总护套]（比如3根，分别是火线、零线、地线）
三、优缺点对比
| 对比项目 | 单芯电缆 | 多芯电缆 |
|---|---|---|
| 结构 | 结构简单，一根导体 | 多根导体在一根电缆中 |
| 柔软性 | 刚性大，不易弯曲 | 柔软性好，易于敷设 |
| 施工便利 | 容易穿管，但接线麻烦 | 一次成型敷设，接线方便 |
| 散热性能 | 散热好（相邻没有影响） | 多芯靠得近，散热差 |
| 载流量 | 一般比多芯高 | 稍低于相同截面积的单芯 |
| 安全性 | 容易识别和维护 | 整体护套有更好保护 |
| 成本 | 成本相对较低 | 成本略高（加工复杂） |
| 典型应用 | 高压输电、变电站 | 家庭电路、控制电缆、设备布线等 |
四、应用场景对比
| 使用场景 | 推荐电缆类型 | 理由 |
|---|---|---|
| 家庭装修布线 | 多芯电缆 | 火线、零线、地线可集成一根电缆，安装方便 |
| 工业动力设备连接 | 多芯或单芯都可 | 根据敷设方式和电流大小决定 |
| 高压输电（10kV以上） | 单芯电缆 | 电压高，绝缘要求高，单芯更安全散热好 |
| 电缆桥架或管道敷设 | 单芯电缆 | 多条单芯电缆并排敷设，易于识别和更换 |
| 控制信号、电气控制 | 多芯电缆 | 芯数多，节省布线空间，便于管理 |
五、常见误区澄清
- 多芯电缆≠多股电线：
- 多芯电缆：是多根独立的绝缘导体。
- 多股电线：是指导体内部由很多细铜丝组成，是单芯中的一种构造（软线 vs 硬线）。
- 单芯并不一定比多芯便宜：
- 成本取决于使用场景、材质和敷设方式。
六、结论：怎么选？
- 看电流大小：大电流推荐单芯。
- 看敷设方式：室内明装、软线走线，推荐多芯。
- 看使用电压：高压用单芯更安全。
- 看安装空间和操作便利性：空间紧凑时，选多芯更省心。
