了解信号电缆和控制电缆

在工业自动化、通信、电子设备和电力系统中，信号电缆和控制电缆是两种常见的电缆类型。它们在结构、用途、性能等方面有所区别。下面详细介绍它们的概念、分类、特点以及应用场景。

---

1. 信号电缆

1.1 定义

信号电缆（Signal Cable）主要用于传输弱电信号，包括模拟信号、数字信号或低频控制信号，通常用于自动化控制系统、数据采集、测量仪表、计算机通信等领域。

1.2 主要特点

• 低信号衰减：用于传输低电平的信号，要求具有较低的衰减和干扰影响。

• 良好的屏蔽性能：通常采用屏蔽结构（如铝箔屏蔽、编织屏蔽等）来减少外界电磁干扰（EMI）。

• 耐腐蚀性和柔韧性：适用于复杂的布线环境，部分信号电缆需要具备耐油、耐高温、耐磨等特性。

• 导体材料：一般采用高纯度铜或镀银铜，以减少信号传输损耗。

• 传输距离：受限于信号衰减，通常适用于中短距离传输（几米到几百米）。

1.3 分类

• 按传输信号类型分类

• 模拟信号电缆：用于传输连续变化的电压、电流信号，如4-20mA、0-10V等。

• 数字信号电缆：用于传输二进制信号，如RS-232、RS-485、CAN总线等。

• 按屏蔽方式分类

• 非屏蔽信号电缆（UTP）：适用于无强电磁干扰环境，成本较低。

• 屏蔽信号电缆（STP/FTP）：包括铝箔屏蔽（FTP）、铜编织屏蔽（STP）等，用于高干扰环境，如工厂自动化控制系统。

• 按应用场景分类

• 仪器仪表信号电缆：用于连接工业传感器、测量设备等，如PLC、DCS系统的信号传输。

• 网络通信信号电缆：用于数据传输，如以太网电缆（Cat 5e、Cat 6）。

• 音视频信号电缆：如同轴电缆、HDMI、电梯对讲电缆等。

1.4 典型应用

• 计算机与网络设备通信（如以太网电缆）

• 工业自动化系统中的传感器、执行机构的信号传输

• 远程测控系统，如SCADA、DCS控制系统

• 音频、视频信号传输（如同轴电缆）

---

2. 控制电缆

2.1 定义

控制电缆（Control Cable）主要用于传输控制信号和低功率电能，连接控制设备和执行设备，如电机、继电器、阀门、开关等。

2.2 主要特点

• 耐机械性能强：需要承受弯曲、拉伸等机械应力，适用于工业环境。

• 阻燃、耐油、耐高温：许多控制电缆需要适用于恶劣环境，如高温、潮湿、油污环境。

• 良好的抗干扰性能：部分型号采用屏蔽层（如铜编织屏蔽）防止信号干扰，保证控制信号的稳定性。

• 电压等级较低：通常在450/750V或0.6/1kV范围内，适用于低压控制系统。

• 耐用性强：适用于长期运行的控制系统，如自动化生产线。

2.3 分类

• 按用途分类

• 固定敷设控制电缆：适用于静态安装，如工厂的电控柜、变电站控制电缆。

• 柔性控制电缆：适用于频繁弯曲的场合，如机器人、拖链系统。

• 按屏蔽方式分类

• 非屏蔽控制电缆：适用于一般低干扰环境。

• 屏蔽控制电缆：采用铜编织屏蔽或铝箔屏蔽，适用于高干扰环境。

• 按结构分类

• 单芯、多芯控制电缆：根据需要，选择不同芯数（常见2~61芯）。

• 扁平控制电缆：用于狭小空间，如起重机、升降机设备。

2.4 典型应用

• 工业自动化设备（如PLC、CNC机床的控制系统）

• 电梯、电力系统的控制线路

• 机器人和移动设备的电源和信号连接

• 石油化工、冶金行业的控制信号传输

---

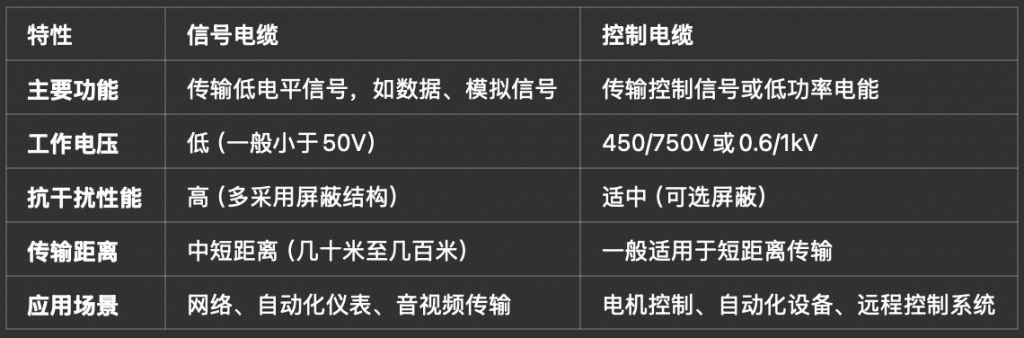

3. 信号电缆 vs. 控制电缆

---

4. 选型要点

在选择信号电缆或控制电缆时，需要考虑以下因素：

1. 工作电压和电流：信号电缆通常用于低电平信号，控制电缆需匹配电压等级。

2. 抗干扰要求：高干扰环境选择屏蔽电缆。

3. 环境因素：如是否需要耐高温、耐油、耐腐蚀等。

4. 机械强度：对于移动设备或机械臂，应选择柔性或拖链电缆。

5. 信号类型：模拟信号、数字信号、音视频信号均有不同的电缆需求。

---

5. 结论

• 信号电缆主要用于传输微弱电信号，强调低干扰、低损耗，常用于自动化系统和数据通信。

• 控制电缆用于控制设备和执行机构，强调耐用性和安全性，适用于工业电控系统。

• 选择电缆时应综合考虑环境因素、信号类型、电压要求和干扰防护，以确保系统稳定运行。
