热电阻的三、四线制可以抵消导线电阻误差并提高测量精度，如何实现

热电阻（RTD，Resistance Temperature Detector）在测温时非常精准，但由于其测量原理是通过测量电阻的变化来判断温度，因此导线电阻的存在会引入误差。为了减少或消除导线电阻对测量结果的影响，就有了 三线制 和 四线制 的接线方式。我们来详细讲解一下它们是如何工作的：

🔧 一、前提知识：热电阻测量原理

热电阻本身是一个电阻元件，它的电阻值随着温度变化而变化。例如最常见的Pt100热电阻，在0°C时电阻是100Ω，温度升高时，电阻也线性升高。

📞 二、两线制：基础方式（误差较大）

最简单的方式是将热电阻通过两根导线连接到测量设备。

问题：导线本身也有电阻（例如每米0.1Ω），测得的是“热电阻 + 导线电阻”的总电阻，会引入误差。

公式：

R= R_{热电阻} + 2R_{导线}

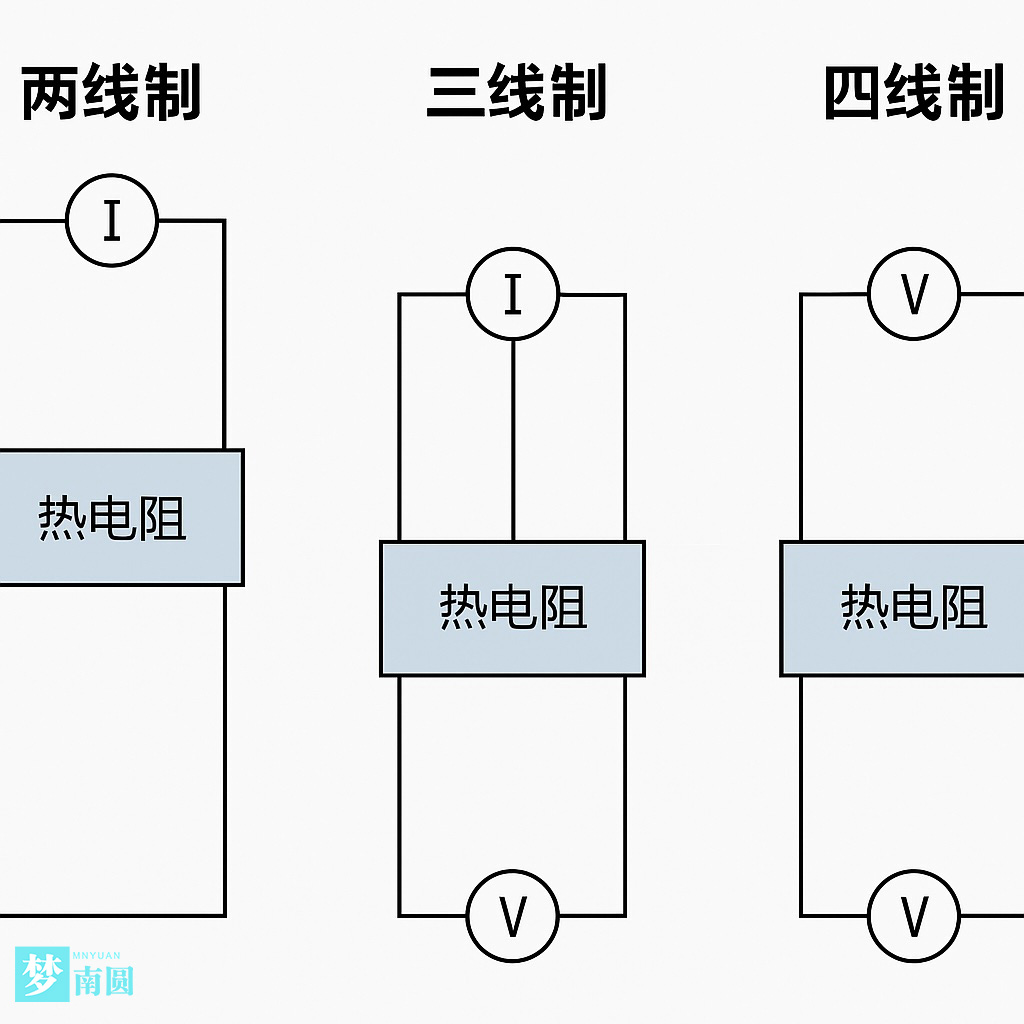

🔌 三、三线制：经济又高效（可抵消导线误差）

🔍 原理：

• 三根导线中有两根测电流，一根测电压（电位）。
• 其中两根导线（电流线）承载测量电流，第三根线（电压线）检测热电阻两端的电压降。

🧠 为什么能抵消导线误差？

关键点在于电压测量时几乎无电流，所以电压线上的导线没有压降，测得的是热电阻两端的真实电压。

假设三根导线的电阻相等（R导线），电流为I：

• 左电流线和右电流线上的电阻都会产生压降 IR_{导线}
• 电压测量的是两个电流线中间那根的电压差，它不经过电流，理论上测得的是热电阻两端电压，不包含导线压降

然后通过欧姆定律：

R = U/I

测得的电压 U 是热电阻本体的压降，电流 I 是已知的，因此可以准确求出热电阻的真实电阻值。

结果：导线电阻误差基本被消除了。

🧪 四、四线制：最精确（工业实验室常用）

🔍 原理：

• 两根导线用于通电流（激励电流）
• 两根独立的导线直接连接在热电阻两端，用于测量电压

🎯 精准点：

因为测电压的线路完全没有电流，导线压降为零，测得电压100%是热电阻上的电压。

这就让你能直接精确地通过欧姆定律测出电阻值，而不用考虑导线长度、电阻变化等因素。

🧮 总结对比：

为什么通过测量电压来测量电阻，为什么不直接测量热电阻的电阻值。

本质上，“测电阻”这种说法其实就是**“通过测电压和电流来间接计算电阻”**，这是物理上的基础原理。

下面说说为什么不能直接测电阻，而必须通过测电压+电流来计算热电阻的电阻值：

🧠 一、不能直接“测电阻”是因为——电阻本身不会自己告诉你值

电阻是一个被动元件，它不像电压、电流那样可以被“直接采样”。想要知道一个电阻值，必须通过测量它在一定电流下产生的电压，然后用欧姆定律来**“反推”**：

R = U / I

这个过程叫做“电阻测量”，本质上就是：

1. 给热电阻加一个已知电流（叫激励电流）
2. 测量它两端的电压
3. 用公式求出电阻值

⚡ 二、为什么不能用万用表那种直接测量方式？

你可能在想：“万用表可以直接测电阻啊？”

其实万用表在“测电阻”时，也是内部通过给被测电阻加一个小电流，再测出电压，然后内部运算得到电阻值，只不过它自动完成了这个过程而已。

但在热电阻测温系统中（如PLC、DCS或变送器），我们要实现的是远距离在线测量，并且要求高精度，就不能用简单的“万用表测法”。

🧪 三、为什么测电压比直接测电阻更精确？

• 电压信号易于远距离传输
• 电压采样不需要流过大电流（减少功耗和自热）
• 可以通过精确的恒流源控制电流（消除干扰）
• 用差分测量方法大大降低了电缆电阻引入的误差（尤其是在三线制、四线制中）

🎯 四、实际测温系统里的步骤是这样：

1. 给热电阻加一个恒定的电流，比如1 mA
2. 采样热电阻两端的电压，例如 110 mV
3. 用公式：R = U / I = 110/ 1 = 110欧姆
4. 查表或用公式将电阻值转换为温度

✅ 总结
