详细讲解二,三,四线制的区别和应用!

“线制”是指仪表供电和标准信号传输采用的导线数。几线制的称谓,是在两线制变送器诞生后才有的。这是电子放大器在仪表中广泛应用的结果, 放大的本质就是一种能量转换过程,这就离不开供电。因此最先出现的是四线制的变送器,即两根线负责电源的供应,另外两根线负责输出被转换放大的信号(如电压、电流、等)。

220VAC供电的仪表一定是四线制。

四线制信号的仪表是指:供电回路和信号回路各自独立,采用隔离电路分开,用于隔离的4~20mA标准信号。所以信号一定是隔离的,通常不接地。电源可以是24VDC,也可以是220VAC。

当用两线制提供的功率不足以给仪表供电时,采用三线制方式,信号为4~20mA标准信号。

三线制的三根线是:一根为电源线(通常为24VDC+),一根为信号线,一根为电源与信号的公共线,用于电压参考点和电流回路。

非4~20mA标准信号不称为两线制。

二线制是两根导线供电的同时传输4~20mA标准信号。非此标准信号不称为两线制。两线制最少供电能力为:4mA×24V-接收仪表功耗-线路损耗。

那么在实际现场操作中,四线制,三线制,二线制主要供电方式是?

四线制供电大多为220V.AC,也有供电为24V.DC的。

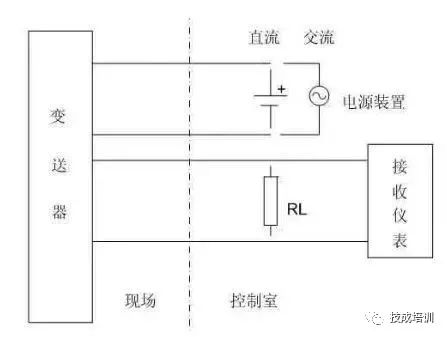

四线制变送器如下图所示,其供电大多为220V.AC,也有供电为24V.DC的。输出信号有4-20mA.DC,负载电阻为250Ω,或者0-10mA.DC,负载电阻为0-1.5KΩ;有的还有mA和mV信号,但负载电阻或输入电阻,因输出电路形式不同而数值有所不同。

详细讲解二,三,四线制的区别和应用!

三线制供电大多为24V.DC。

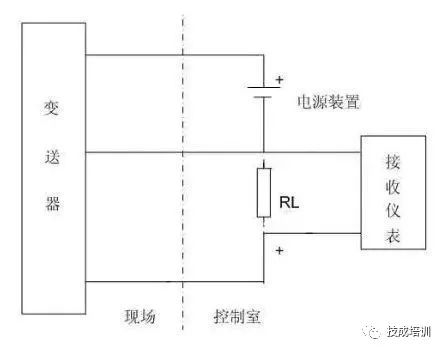

三线制变送器如下图所示,所谓三线制就是电源正端用一根线,信号输出正端用一根线,电源负端和信号负端共用一根线。其供电大多为24V.DC,输出信号有4-20mA.DC,负载电阻为250Ω或者0-10mA.DC,负载电阻为0-1.5KΩ;有的还有mA和mV信号,但负载电阻或输入电阻,因输出电路形式不同而数值有所不同。

详细讲解二,三,四线制的区别和应用!

二线制供电为24V.DC。

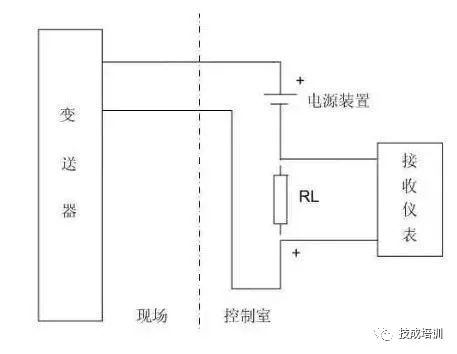

二线制变送器如下图所示,其供电为24V.DC,输出信号为4-20mA.DC,负载电阻为250Ω,24V电源的负线电位最低,它就是信号公共线,对于智能变送器还可在4-20mA.DC信号上加载HART协议的FSK键控信号。

详细讲解二,三,四线制的区别和应用!

由于各种变送器的工作原理和结构不同,从而出现了不同的产品,也就决定了变送器的两线制、三线制、四线制接线形式。
