浅谈一下涡街流量计

涡街流量计是一种常用的流量测量设备，广泛用于工业流程中，用来测量气体、液体和蒸汽的流量。下面详细讲解其工作原理、结构、使用工况、可能问题以及在测量饱和蒸汽或过热蒸汽时的温度压力补偿和需要的硬件。

1. 工作原理

涡街流量计基于卡门涡街原理：当流体流经非对称体（称为漩涡发生体）时，会在其下游形成交替的旋涡，这种旋涡以特定频率产生并释放。涡街的产生频率与流体流速成正比，因此通过检测这些涡街的频率，可以计算出流体的流速。常见的检测方式包括压电传感器或电容式传感器来记录涡街的频率。

. 结构

涡街流量计的基本结构包括：

• 涡街发生体：通常是三角柱体或棱柱形，用来扰动流体并产生涡街。

• 传感器探头：用于检测涡街频率的器件，如压电式或电容式传感器。

• 流量测量管道：在其中安装漩涡发生体和探头，流体流经此部分。

• 信号处理单元：将探头采集到的信号转化为流速或流量数据。

3. 使用工况

涡街流量计适合用于测量以下流体：

• 气体：如空气、氮气、天然气等。

• 液体：如水、油等。

• 蒸汽：如饱和蒸汽和过热蒸汽。

使用时需注意：

• 直管段要求：为确保测量准确，通常需要在涡街流量计前后保持足够长的直管段，以避免流场紊乱。

• 流体速度范围：涡街流量计适合中高流速的流体。

• 温度和压力条件：需要根据具体工况选择合适的涡街流量计材料和传感器，以适应较高的温度或压力环境。

4. 常见问题

涡街流量计在使用中可能遇到以下问题：

• 振动影响：管道振动可能干扰信号的准确性，导致错误的测量数据。

• 低流速灵敏度：在低流速情况下，产生的涡街信号可能不够明显，从而降低测量精度。

• 结垢和腐蚀：测量管道内壁的结垢或腐蚀会影响涡街发生体的性能和测量稳定性。

      • 异物堵塞：异物堵塞测量管道，会引起测量错误

5. 测量饱和蒸汽和过热蒸汽时的温度压力补偿

在测量饱和蒸汽或过热蒸汽的流量时，温度和压力补偿非常重要，以确保测量的流量结果反映出实际工况下的质量流量或体积流量。

• 饱和蒸汽：饱和蒸汽的密度与温度和压力存在固定关系，因此通过测量压力或温度即可计算出密度。

• 过热蒸汽：由于其温度和压力相对独立，必须同时测量温度和压力以计算出密度。

补偿方法：

• 温度补偿：通过安装温度传感器来实时获取流体的温度。

• 压力补偿：通过安装压力变送器来实时获取流体的压力。

• 流量计算：将温度和压力数据输入到流量计算仪或自动化系统中，进行实时密度补偿，从而计算出准确的质量流量。

6. 所需硬件

为了实现精确的温度和压力补偿，通常需要配备以下硬件：

• 涡街流量计本体：配有标准的信号输出接口。

• 温度传感器（如热电偶或热电阻）：用于测量蒸汽的温度。

• 压力变送器：用于测量蒸汽的压力。

• 流量计算仪或DCS/PLC系统：用于接收温度、压力和流量信号并进行补偿计算。

7.补充：

为什么测量饱和蒸汽或过热蒸汽时需要温度压力补偿

测量饱和蒸汽或过热蒸汽时需要温度和压力补偿，主要是因为蒸汽的密度会随温度和压力的变化而显著改变。如果不进行补偿，涡街流量计仅能测量体积流量，而对于准确的过程控制和能量计算，我们通常需要知道质量流量或标况体积流量。以下是详细的原因：

1. 蒸汽的密度变化

• 饱和蒸汽：在饱和状态下，蒸汽的温度和压力存在严格的对应关系。任何温度或压力的改变都会导致密度的变化，因此，通过测量一个参数（例如温度或压力）可以推导出密度。但由于工况变化，实时获取密度以进行补偿仍然是必要的。

• 过热蒸汽：温度和压力是独立变化的，不能简单通过一个参数确定密度。因此，需要同时测量温度和压力来计算蒸汽的密度。

2. 流量类型与测量目标

• 体积流量：涡街流量计直接测得的是流体的体积流量，即单位时间内通过测量截面的体积。对于气体和蒸汽，这个值在不同温度和压力下并不能直接反映质量。

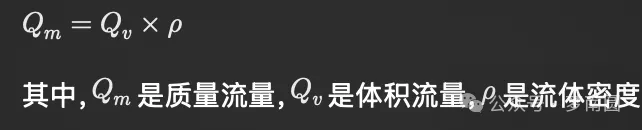

• 质量流量：这是过程控制和能量计算中更有用的量，因为它与流体的实际质量有关。计算质量流量时，需要使用公式：

• 密度补偿：通过温度和压力测量，计算出实时密度并进行补偿，确保测量结果是准确的质量流量或标准体积流量。

3. 蒸汽能量计算的需要

• 在很多工业应用中，特别是涉及蒸汽加热或蒸汽驱动的设备时，蒸汽的能量传递是关键。蒸汽的焓（热含量）与其温度和压力直接相关。如果不补偿，流量计提供的数据不能精确用于能量计算。

• 实时补偿可以提供蒸汽的真实状态参数，进而用于更准确的能量平衡和控制。

4. 实际工况中的动态变化

蒸汽系统中温度和压力可能会随时间变化，例如在高负荷或低负荷条件下，这种波动会导致蒸汽的密度变化。因此，为了确保测量准确，需要动态获取和补偿这些变化。

结论

温度和压力补偿对于测量饱和蒸汽和过热蒸汽是必要的，因为它可以：

• 修正流量计测量的体积流量为质量流量。

• 提供更精确的蒸汽流量数据用于过程控制。

• 确保能量计算和工艺效率的准确性。

通过实时测量温度和压力，并将这些数据结合用于密度计算，可以补偿蒸汽密度的变化，使测量结果更可靠和准确。

结论

涡街流量计因其结构简单、维护方便、适用范围广而受到工业领域的广泛使用。在测量饱和蒸汽和过热蒸汽时，进行温度和压力补偿是必不可少的，以确保流量数据的准确性和可靠性。
