横河电磁流量计AXW&AXG常见的几种报警及处理办法

  1. 51空管报警
横河电磁流量计AXW&AXG常见的几种报警及处理办法

空管作为检测管道是否存在液体满管的依据,同时他的可以在管道内无液体时,处于报警状态的流量计可以输出4mA,避免外界干扰造成测量值波动。解决51空管报警的方法有两种1.管道充满介质,2.屏蔽该报警(报警屏蔽功能可以屏蔽指定的报警,隐藏报警通知,不记录报警历史。可以为每个报警通知和报警历史设置该功能请注意,报警通知屏蔽功能屏蔽的报警不记录在报警历史中)。

空管报警的代码为51,参数路径为:

1.1、中文菜单

设备设置►诊断/服务►状态/自检►警报►警报输出掩码►掩码2-1►51空管报警

横河电磁流量计AXW&AXG常见的几种报警及处理办法

2. 60量程系数配置错误

横河电磁流量计AXW&AXG常见的几种报警及处理办法

量程设置超过仪表范围,更改量程。路径范围参考:https://mnyuan.cn/archives/16782

3. 80模拟输出饱和报警

横河电磁流量计AXW&AXG常见的几种报警及处理办法

在使用电磁流量计模量输出时,可能出现此报警。可能原因是模拟输出的上限和下限值被改动。这时候应检查这两个值。例如:下限值由原先的3.8mA更改为4mA,导致和流量为0的4mA输出冲突报警。

模拟输出饱和报警代码为80(也肯能是81,这针对于电磁流量计有几路模拟输出,使用了哪一路输出)参数路径为:

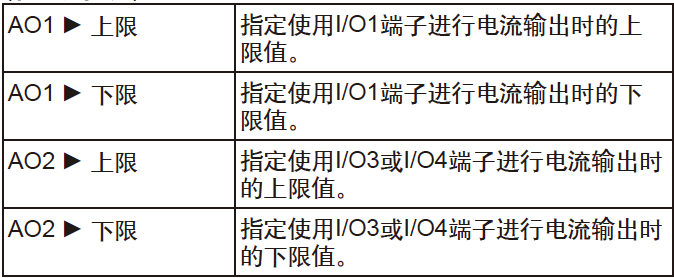

设备设置 ► 详细设置 ► 模拟输出/输入 ► (参阅下表)

横河电磁流量计AXW&AXG常见的几种报警及处理办法

4. 92自动调零警告

横河电磁流量计AXW&AXG常见的几种报警及处理办法

一般此报警由于不正确(调零结果超出定义的值时,会显示警告[092: 自动调零警告])的使用自动调零功能导致。在使用此功能要满足以下要求。

调零是为了确保零流量时的输出为0% (即4 mA)。为避免常见的流量计测量偏差,推荐在测量试运转之前进行零点调整。对于两相介质或多相介质,与手动零点调整相比,工厂设定的零点值更佳。

注意事项:

4.1、应在实际运行前进行调零。请注意,在调零期间,不能执行设定和更新功能

4.2、用户应将传感器充满待测流体,并确保关闭阀门后流体流速绝对为零(即满管不流动)时,才能进行调零

4.3、每次更改待测流体时,必须对新流体重新进行调零

自动调零警告代码为92,参数路径:

4.4、中文菜单

设备设置►诊断/服务►自动调零►执行

设备设置►诊断/服务►自动调零►结果►零点校正值

执行完成,可查看零点校正值是否正常。(在不具备调零的前提下,想要消除此报警,可以暂时恢复出厂设置解决)

5. 96模拟固定输出报警

横河电磁流量计AXW&AXG常见的几种报警及处理办法

该报警一般伴随51空管报警或者其他警报出现。比如空管报警出现时,输出电流为22mA,报警不消除,电流输出一直为22mA,固出现96报警。解现此报警,先解决其他报警,如无其他报警,参数也无更改,联系厂家解决。

原创文章,作者:梦南圆,如若转载,请注明出处:https://mnyuan.cn/archives/16818
