西门子电磁流量计测量值不稳定跳动的原因和解决办法

一台西门子的电磁流量计,据用户反应。测量值一直不稳定,测量值从负数漂移到正数。测量值不准确。同一设备的另一条备用管线上电磁流量计就测量正常。

和用户沟通,发现用户非金属管道,但配有接地环。且同一设备的两台,只有其中一台有问题,都是是新表,新表本身存在故障的可能性不大。电磁流量计测量值不稳的最大可能就是受到干扰造成的,询问得知,用户的流量计接地线连通到机柜的接地点,这也是正常。但是很多情况下,流量计受到不知名的干扰可能就是来自机柜或者安装金属支架。现场单独做一根接地桩,把电源和接地环接地到接地桩,测量值恢复正常。

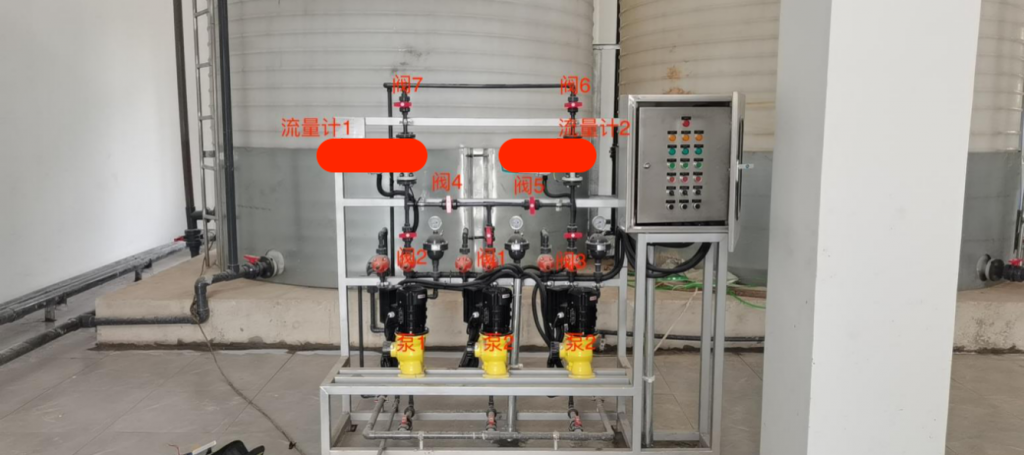

有时,用户即便做了接地处理,还是可能造成干扰。干扰就是来自用户的接地。因为现场的工况可能较为复杂,无法确认干扰源。现在安装图如下

西门子电磁流量计测量值不稳定跳动的原因和解决办法

以下是具体的处理过程

流量计1出现问题:故障现象流量不稳定,且测量值不准。

测试情况如下:主线路:泵1启动,阀2,阀7开启,其余阀关闭

              备用线缆:泵2开启,阀1,阀4,阀7开启,其余阀关闭

用户现场采取措施如下:

           1.重新接线,电源版固定,无法解决(此时泵正在运行)

           2.接地措施,接地环接地(接地到机柜接地点)处理,无法解决(此时泵正在运行)

           3.拆下检查,流量计显示200立方

           4.拆下拿回办公室,单独上电,仍无法解决

寄回公司检查:

  1. 上电检查,确实有-200L/H流量显示,但液体浸没管道后,流量回零。造成这种情况的原因可能是:当电磁流量计传感器中没有充满介质时,两个测量电极就暴露在空气中,当现场空间存在电磁干扰时,两个电极上就会有干扰电压作为假信号被变送器识别处理,看上去是一个波动的流量,流量值甚至非常大。
  2. 流量测试:测试,流量全开,流量稳定在七八十L/H,开一半,流量稳定在三十到四十L/H
  3. 变送器更换测试,空管也有-200L/H流量显示,但液体浸没管道后,流量回零,排除变送器故障。
  4. 传感器电极,线圈阻值,绝缘性检查,都正常。
  5. 综合判断,电磁流量计正常

寄回用户:

  1. 安装后,流量仍然波动大,波动范围30~160L/h左右
  2. 换位置到流量计2位置,情况亦然如此。
  3. 用户回复:电源及接地环已经按要求接地。

于是就有了开头的一幕,跑到现场,单独接地桩接地,问题解决。

原创文章,作者:梦南圆,如若转载,请注明出处:https://mnyuan.cn/archives/516
