电磁流量计的接地和接液

电磁流量计流量信号是以被测导电液体为基准电位的，整个测量管道内的导电液体看成电阻为零的导体，两个电极对导电液体形成差分状态的信号电压。因此，如果信号接液点不可靠，则造成基准不稳定，测量不稳定。

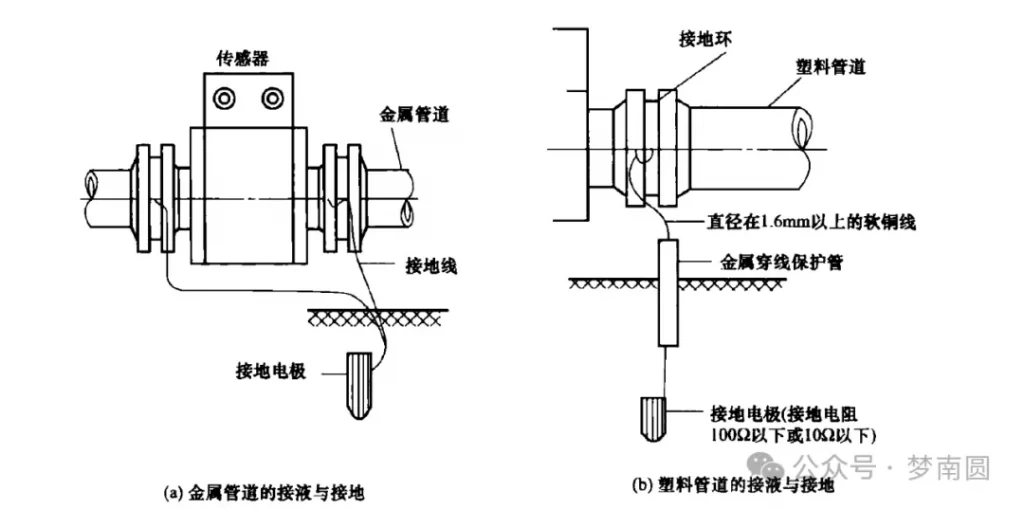

金属管道往往与大地相通。有时候工业电网的地电流，如三相不平衡电流会流过管道。如果管道与流量计之间不是相通的，地电流、三相不平衡电流可能在流量计上产生大的电压降，造成对流量信号的干扰。因此，希望将流量计前后的金属管道与流量计用金属导线连接到一起并接到大地。

大口径管道可能会很长，导致测试管线的长度不足以完全覆盖整个管道。其次，基准电位的导电液体的电阻不可忽视，不能简单地视作零。此外，大口径金属管道内壁可能存在严重的锈蚀，这会影响电流的传导。因此，依靠金属管道本身来接触液体以确保电流的传导是不可靠的。为了解决这些问题，提出了将金属管道接地的建议。将金属管道接地可以有效地稳定基准，提供一个可靠的电流传导路径，同时减少由于管道长度不足和内壁锈蚀等因素导致的测试不准确性。通过接地起到稳定基准的作用。

测试管线

（”测试管线”通常指的是用于测试或监测管道内部电位的电极线路。在管道腐蚀监测和防腐蚀控制中，常常需要测量管道内的电位，以评估腐蚀情况并采取相应的防护措施。测试管线就是用于在管道内部布置电极并连接到测试仪器的线路系统，用于测量管道表面或周围的电位。这种测量可以帮助工程师了解管道的腐蚀情况，以及是否需要采取进一步的维护或修复措施。）

对于分体型流量计，励磁线一般使用聚氯乙烯护套双芯多股圆铜线；信号线一般使用聚氯乙烯护套金属网屏蔽双芯多股圆铜线，金属屏蔽网通常作为接地、接液线。如果使用双芯多重屏蔽电缆，请注意每根芯线外面的金属屏蔽网在传感器接线端子是开路的，千万不能接到流量计机壳或大地。芯线外面的金属屏蔽网应接在转换器接线端子的信号激励屏蔽端。
