汽轮机旁路系统

1. 什么是汽轮机旁路系统？

汽轮机旁路系统（Turbine Bypass System，简称TBS）是电厂蒸汽系统中的一个重要调节与保护系统。

它的核心作用就是：

当汽轮机不能接收全部或部分蒸汽时，把锅炉产生的蒸汽直接排到凝汽器或大气，以保持锅炉安全运行。

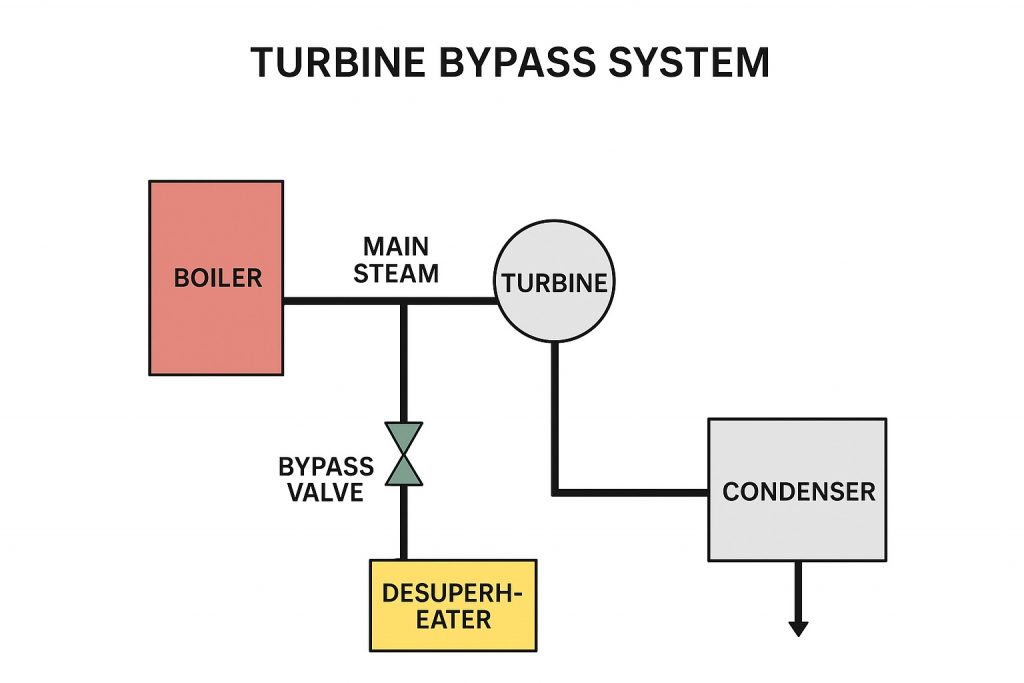

2. 旁路系统的组成

一个典型的汽轮机旁路系统主要包括以下部分：

3. 旁路系统的分类

根据旁路蒸汽的位置和压力等级，常见有两类：

1. 高压旁路系统（HP Bypass）
   • 从主蒸汽管引出，经过减温降压后直接进入凝汽器。
   • 可旁路掉整个高压缸。
   • 主要用于锅炉启动、汽轮机暖机、机组甩负荷等情况。
2. 低压旁路系统（LP Bypass）
   • 从中压缸出口或再热蒸汽管引出，降压后进入凝汽器。
   • 可旁路掉低压缸。
   • 用于维持再热系统温度、辅助机组启停和事故保护。

4. 工作原理（简化理解）

想象一下：

• 锅炉就像一个水壶，不断烧水产生蒸汽；
• 汽轮机就像一个风车，需要稳定的蒸汽推动才能平稳发电；
• 当风车突然停下来或转得太慢，而水壶还在大火烧，这时候蒸汽压力会急剧升高，可能会把水壶“撑爆”。
• 旁路系统就像一个安全阀+放水管，快速打开，把多余的蒸汽安全地排掉，同时用水冷却，让锅炉继续烧而不出事故。

5. 主要功能

1. 锅炉启动和机组冲转在汽轮机未投入前，通过旁路调节保持锅炉稳定燃烧，积累压力和温度。
2. 机组甩负荷或全停当汽轮机负荷骤减甚至跳闸时，旁路迅速开启，把蒸汽导入凝汽器，避免锅炉压力飙升。
3. 再热系统温度控制在低负荷时，低压旁路维持再热蒸汽的流量和温度，防止过热。
4. 保护设备安全避免锅炉、主蒸汽管道、汽轮机因压力冲击或超温超压而受损。

6. 控制策略

旁路系统通常采用 DCS（分散控制系统）自动控制，包括：

• 压力控制：维持主蒸汽压力在设定范围。
• 温度控制：通过喷射水控制蒸汽温度。
• 速率限制：避免阀门动作过快，造成热冲击或压力波动。
• 优先级控制：机组保护时，旁路快速全开；正常调节时，缓慢开度调节。

7. 注意事项与运行风险

• 喷嘴水品质要求高：水质不好会导致汽蚀、冲蚀。
• 动作速度要快：才能真正起到保护锅炉和汽轮机的作用。
• 阀门密封要好：防止旁路泄漏导致效率下降。
• 噪声问题：大流量旁路蒸汽会产生极大噪声，需配备消声器。

8. 总结

汽轮机旁路系统 = “蒸汽应急分流+减温降压+安全保护”

它的目标就是：

• 让锅炉始终安全稳定工作
• 在汽轮机出现故障或负荷突变时，防止过压、超温
• 保证电厂设备安全和机组的柔性运行

可以把它看作是电厂蒸汽系统的 安全阀+调节阀+减温器 的组合体，既要反应快，又要调节精细。
