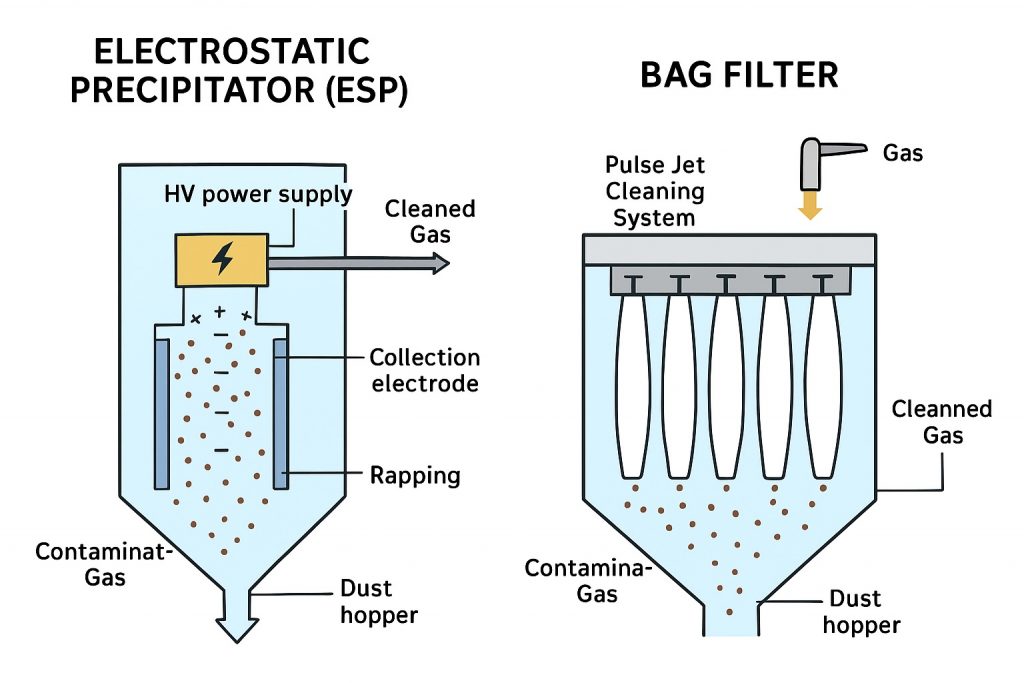

电除尘器 (ESP) 或 布袋除尘器 (Bag Filter)

一、电除尘器（ESP）

1. 工作原理

电除尘器利用高压静电场去捕捉烟气中的粉尘颗粒：

1. 荷电：烟气通过高压电场，粉尘颗粒被电晕放电产生的离子荷电。
2. 迁移：带电的粉尘颗粒在电场力作用下，移动到收尘极（极板）。
3. 沉积：粉尘吸附在极板上，形成粉尘层。
4. 清灰：通过机械振打或电磁锤周期性敲击极板，使粉尘掉落到灰斗，再排出。

📌 简单比喻：就像静电吸尘器，先给灰尘充电，再用静电吸到极板上。

2. 主要结构

• 电晕极（高压线）：释放电荷，让颗粒荷电。
• 收尘极（极板）：收集带电颗粒。
• 高压直流电源：提供几十 kV 的高压。
• 振打装置：定期把极板上的灰震下来。
• 灰斗：收集下来的粉尘。

3. 优点

✅ 压降低：运行阻力小，能耗低。

✅ 处理气量大：适合大型锅炉、钢铁厂、火电厂。

✅ 运行稳定：连续运行可达数年。

✅ 自动化程度高：基本无人值守。

4. 缺点

❌ 对粉尘性质敏感：电阻率太高或太低都会降低效率。

❌ 投资高：初期建设成本较大，占地面积大。

❌ 效率受负荷波动影响：负荷变化、气体温度变化大时效率下降。

❌ 对微细粉尘捕集率相对较低：特别是 <1µm 的粉尘。

5. 典型应用

• 火力发电厂锅炉烟气除尘
• 水泥厂、冶金厂、化工厂
• 大气污染物排放要求不是极端严格的场合

二、布袋除尘器（Bag Filter）

1. 工作原理

布袋除尘器通过物理过滤捕集粉尘：

1. 含尘气体进入除尘器，较大的颗粒因重力先落入灰斗。
2. 气流通过滤袋，粉尘被滤料截留，干净气体透过滤袋排出。
3. 滤袋表面形成粉尘层，粉尘层本身进一步提高过滤效率。
4. 定时通过脉冲喷吹压缩空气，清掉滤袋表面的粉尘，恢复透气性。

📌 简单比喻：就像戴口罩吸气，灰尘被卡在口罩上，然后定期把口罩拍干净。

2. 主要结构

• 滤袋（核心部件）：通常是聚酯、PPS、PTFE 等纤维材料。
• 花板（固定滤袋）
• 脉冲喷吹系统：用压缩空气清灰。
• 灰斗和卸灰阀：收集并排出灰尘。
• 壳体：分成净气室、含尘室。

3. 优点

✅ 除尘效率高：可轻松达到 99.9%，出口排放浓度 <10 mg/Nm³。

✅ 对粉尘性质不敏感：不受电阻率影响，细粉尘也能捕集。

✅ 适用范围广：适合多种工况，包括高温、腐蚀性气体（选合适滤料）。

✅ 排放稳定：不受负荷波动影响。

4. 缺点

❌ 运行阻力大：风机能耗高。

❌ 滤袋易磨损、老化：需定期更换，维护成本较高。

❌ 耐温受限：普通滤料耐温 120~250℃，高温需特殊材料。

❌ 投资和运行成本较高：特别是压缩空气消耗。

5. 典型应用

• 对排放要求非常严格的场合（超低排放）
• 水泥窑尾、钢铁高炉煤气、垃圾焚烧烟气
• 精细化工、制药、食品行业

三、ESP vs Bag Filter 对比表

总结建议

• 如果你需要处理大气量烟气，能耗敏感，排放要求不是超低排放 → ESP 更合适。
• 如果排放标准严格，需要捕集超细颗粒，或烟气性质变化大 → 布袋除尘器更优。
• 实际工程中，常见方案是 ESP + Bag Filter 联用，先用 ESP 除大颗粒，再用布袋除尘器深度净化，满足超低排放要求。
