哪种连接方式最适合PLC？——漏极连接还是源极连接

在工业自动化中，**PLC（可编程逻辑控制器）**与外部设备（如传感器、继电器、执行器）通信时，**漏极连接（NPN）与源极连接（PNP）**是常见的两种信号连接方式。选择哪种方式取决于多个因素，比如设备兼容性、安全性、稳定性以及行业习惯。

一、什么是源极连接（PNP）与漏极连接（NPN）？

这两个术语来自晶体管电路：

🧠简单比喻一下：

想象你有一个电灯泡，你要控制它亮不亮。

🟤NPN（漏极连接）就像是：

你用手把电线接到地上（0V），电流能通过，灯就亮了。

• 控制方法：接地 = 有信号 = 灯亮
• 所以叫“下拉型（Sinking）”

🟡PNP（源极连接）就像是：

你用手把电线接到电池正极（+24V），电流就能流过，灯也亮。

• 控制方法：接正电 = 有信号 = 灯亮
• 所以叫“上拉型（Sourcing）”

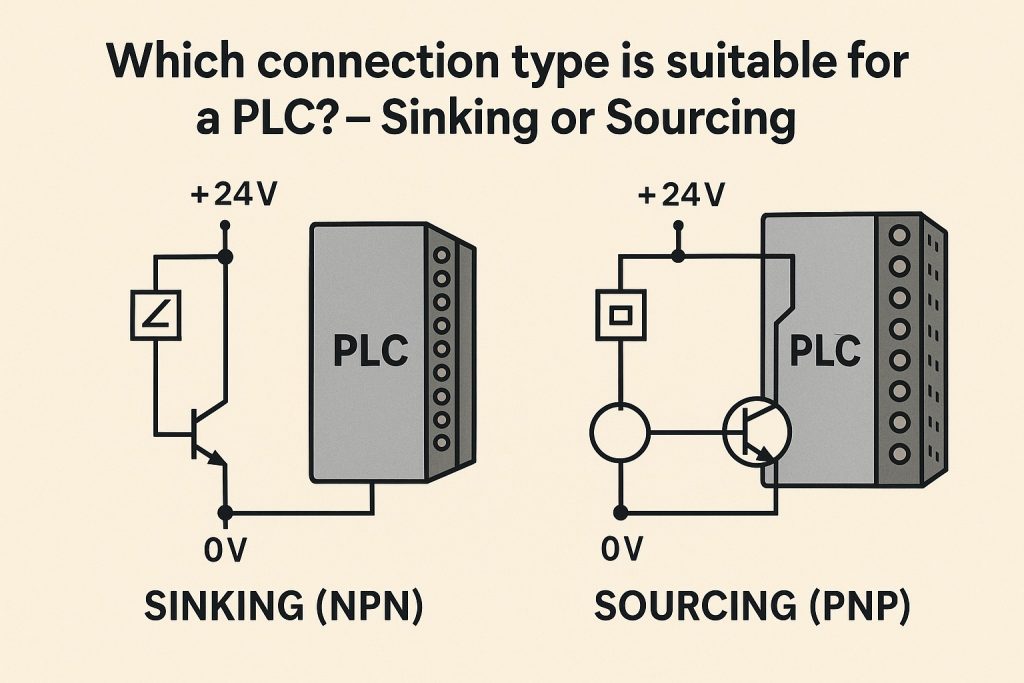

二、图示理解

NPN（漏极）：

  +24V
   |
  [负载]
   |
 NPN开关（导通后接地）
   |
  0V（地）

PNP（源极）：

  +24V
   |
 PNP开关（导通后接+24V）
   |
  [负载]
   |
  0V（地）

三、PLC输入端是如何区分这两种的？

PLC输入模块也分为 NPN兼容型 和 PNP兼容型，它们的本质是根据PLC内部电路对电流方向的要求来设计的。

• 如果PLC输入为NPN型：需要外部设备提供低电平信号（接地）
• 如果PLC输入为PNP型：需要外部设备提供高电平信号（+24V）

关键：PLC输入类型和传感器输出类型必须匹配，否则无法正常工作或可能损坏设备。

四、如何选择？哪种更适合 PLC？

✅ 推荐优先选择

PNP（源极连接）的原因：

❗️何时使用NPN（漏极连接）：

• 如果已有大量的NPN设备，如传感器是NPN型，且PLC也支持NPN输入
• 某些日系设备（如三菱老款PLC）默认NPN结构
• 系统已有共地布局，NPN会更方便

五、总结建议

六、小贴士

• PNP接线：输出接PLC输入，PLC输入的负极接公共端（COM）
• NPN接线：输出接PLC输入，PLC输入的正极接公共端（COM）
