差压变送器在过滤器监测中的应用说明

一、系统背景

在空调系统（HVAC）、洁净室、制药、水处理及工业流体控制中，过滤器是确保介质洁净度和设备安全运行的关键组件。随着过滤器的使用时间延长，杂质积聚导致其阻力增大。为了实时掌握过滤器的运行状态，需对其前后压差进行监测，**差压变送器（Differential Pressure Transmitter）**因此成为核心监测装置。

二、监测原理

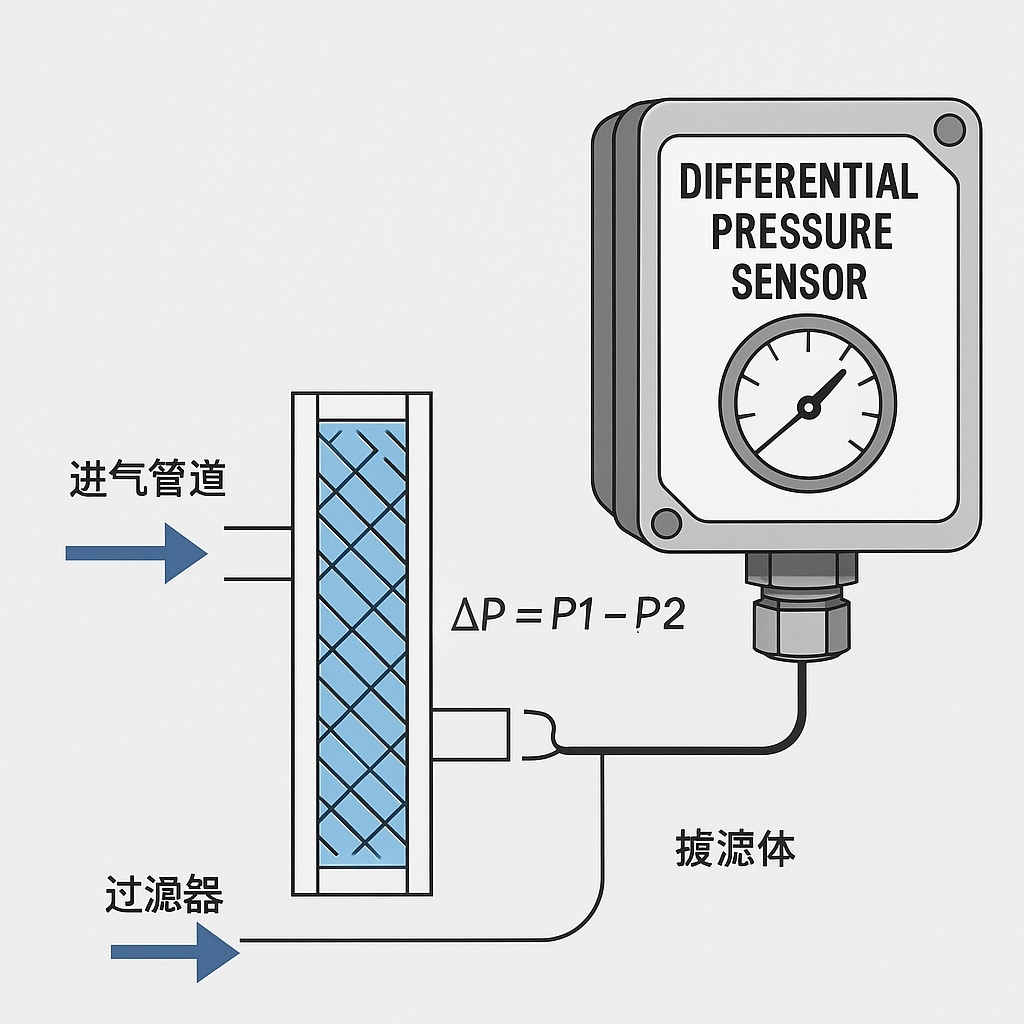

差压变送器用于测量过滤器进出口之间的压力差。通过比较过滤器入口压力（P1）与出口压力（P2），得出实际压差（ΔP）：

ΔP = P1 – P2

压差值可反映过滤器的堵塞程度：

• ΔP 较小：过滤器通畅
• ΔP 增大：过滤器阻塞严重，需维护或更换

差压变送器会将压差信号转换为标准输出信号（如 4~20mA 或 RS485 Modbus），供上位机或PLC系统进行数据采集与报警判断。

三、系统组成

典型的过滤器监测系统包括以下部分：

1. 过滤器：安装于管道系统中，用于去除空气或液体中的杂质
2. 差压变送器：安装在过滤器的前后端，通过导压管连接入口和出口
3. 信号采集设备：PLC、DCS 或监控主机，接收变送器输出信号
4. 报警或显示模块：用于显示实时压差，并在压差超限时发出报警信号

四、应用案例

五、安装与调试注意事项

1. 导压管尽量短直，避免气泡或液柱干扰测量
2. 入口管连接高压侧，出口管连接低压侧
3. 差压变送器应避开高温、强震、腐蚀性气体等环境
4. 初次使用时应进行零点校准
5. 可设置压差报警阈值，实现智能提醒更换滤芯

七、总结

差压变送器在过滤器监测中起到了实时诊断、维护预警、提高系统可靠性和运行效率的重要作用。通过科学选型与规范安装，可显著提升工业自动化水平和设备管理效率，是现代过滤系统中不可或缺的智能监测元件。
