在压力、差压测量中毛细管的作用

毛细管在压力测量或差压测量中的主要作用是用于远距离传输压力，并帮助保护敏感的压力变送器或传感器不受测量环境中的高温、腐蚀性介质或振动的影响。毛细管常与隔膜密封（也称膜片）一起使用，将压力通过充满传导液体的毛细管传输到压力变送器，确保测量的准确性和传感器的安全性。

毛细管的主要作用和功能

1. 远距离压力传输（一些场合不适用引压管方式）

：当测量点离压力变送器有一定距离时，直接将介质（例如气体、液体、蒸汽）引入压力变送器可能存在难题。毛细管可以将压力传输到较远的地方，从而将变送器放置在更适合维护或监测的地方。例如，当测量蒸汽压力时，变送器可能会因高温而受损，毛细管可以让变送器远离高温源。

2. 隔离介质（腐蚀性介质 要求特殊的膜片材质）：

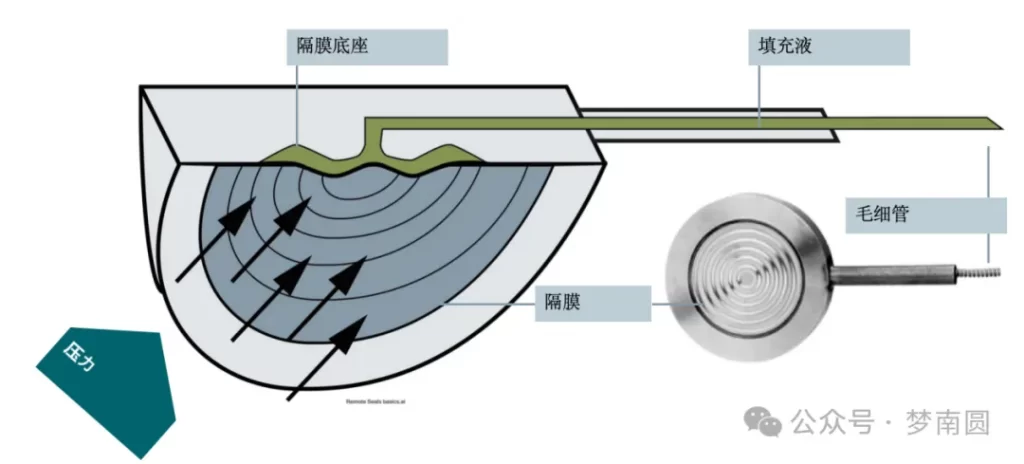

毛细管常常与隔膜密封一起使用，隔膜密封将被测量介质与压力变送器隔离，避免介质直接接触变送器。这样能够防止腐蚀性或黏性介质（如酸碱液体或高温蒸汽）进入变送器，保护其免受损坏。

3. 热效应的控制（超过了变送器的极限范围）：

在高温场合（例如测量锅炉蒸汽的压力），直接连接的压力变送器会因高温而受损。通过使用毛细管，可以在毛细管中填充合适的传导液体（通常是低温膨胀系数的液体），有效减少温度对压力变送器的影响。这种液体可以传递压力信号而不会传递热量，保护变送器免受高温的破坏。

4.减少振动影响：

当测量点处有剧烈的机械振动时，直接安装压力变送器可能会影响测量精度或损坏变送器。通过毛细管，可以将变送器安装在远离振动源的位置，从而减少振动对测量精度的影响。

使用毛细管的实例

1. 锅炉蒸汽压力测量：

在锅炉蒸汽压力测量中，蒸汽的温度通常很高（例如超过 200°C）。如果将变送器直接安装在测量点，蒸汽的高温会对变送器造成严重的损坏。通过使用隔膜密封和毛细管，蒸汽压力可以传输到距离较远且温度较低的位置，变送器则能够在温度较适宜的地方工作，同时确保测量精度。

2. 化工厂腐蚀性介质的差压测量：

在化工厂中，某些介质具有强腐蚀性。如果让这种介质直接接触到差压变送器，变送器会很快被腐蚀损坏。因此，通过在差压测量点安装隔膜密封，并使用毛细管将压力信号传输到差压变送器，介质不会直接接触到敏感的变送器，从而保护设备并延长其使用寿命。

3. 液位测量中的差压变送器：

当差压变送器用于液位测量时（例如储罐液位），液体的物理特性（如高温、黏性或腐蚀性）可能会影响变送器的正常工作。毛细管和隔膜密封可以将变送器远离液体，同时通过毛细管中的传导液传递压力信号。这样，变送器不直接接触被测介质，减少了损坏风险。

总结来说，毛细管在压力和差压测量中起到的是压力传递、介质隔离和环境保护的作用，尤其适用于高温、腐蚀性和振动较大的环境。
