DIN 阀门连接器 – 定义、类型

DIN 阀门连接器是一种根据 德国工业标准（DIN, Deutsches Institut für Normung） 设计和制造的阀门连接装置，广泛应用于流体控制系统中。它确保了连接的安全性、互换性和可靠性，尤其适用于液压、气动和工业管道系统。

一、什么是 DIN 阀门连接器？

DIN 阀门连接器是指按照 DIN 标准设计的连接器件，用于将阀门与管道、执行器或其它设备进行机械和流体连接。这类连接器遵循特定的尺寸、公差、螺纹形式、密封方式等要求，常用于液压控制系统、电磁阀、比例阀等。

二、DIN 阀门连接器的标准定义

DIN 制定了多个与阀门连接器相关的标准，不同连接形式对应不同标准，如：

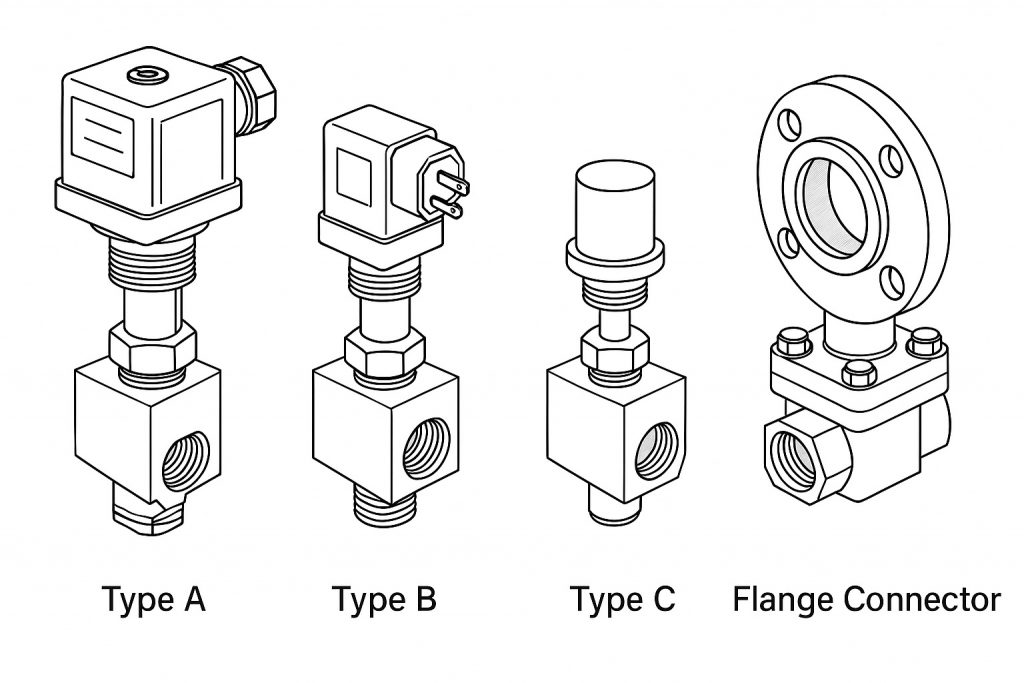

三、DIN 阀门连接器的主要类型

1. DIN 电气连接器（原 DIN 43650）

• 常见于： 电磁阀、压力开关、流量控制器等
• 结构形式：
  • Type A（大）：尺寸较大，3个或更多针脚
  • Type B、B-industrial、Type C：尺寸递减，功能更精细
• 标准： DIN EN 175301-803
• 防护等级： IP65 或更高，具备防水防尘性能
• 接线方式： 螺丝端子、弹簧端子、预注塑电缆

2. DIN 液压管接头（DIN 2353）

• 应用： 液压阀、控制块、工业管道系统
• 结构：
  • 公制螺纹 + 金属密封环（刃口型或 O 型圈密封）
• 三种系列：
  • L系列（轻型）：用于中等压力（最大315 bar）
  • S系列（重型）：用于高压系统（最大630 bar）
  • LL系列（超轻型）：用于低压、小口径系统

3. DIN 螺纹密封连接器（DIN 3852）

• 常用于： 传感器、仪表与阀体接口
• 密封方式：
  • Form A: 平面密封
  • Form B: O型圈密封
  • Form E: 外锥面密封
• 接口类型：
  • G螺纹（BSP平行螺纹）
  • M螺纹（公制）
  • R螺纹（BSP锥螺纹）

4. DIN 法兰连接器（如 DIN 2501 系列）

• 结构： 法兰盘 + 螺栓连接 + 垫圈密封
• 适用工况： 高压/高温、腐蚀介质场合
• 材质： 碳钢、不锈钢、铸铁等
• 密封面型式：
  • RF（Raised Face）
  • FF（Flat Face）
  • RTJ（Ring Type Joint）

四、DIN 阀门连接器的优势

五、选型时的关键参数

• 工作压力与温度范围
• 介质种类（油、水、气等）
• 连接螺纹类型与尺寸（如 G1/4、M20x1.5）
• 材质要求（黄铜、不锈钢、碳钢等）
• 防护等级（尤其对电气连接器）
• 安装空间与结构兼容性
