了解火线和零线

接下来，我们从火线和零线的定义开始，逐步深入讨论220V和380V电压的含义及其关系。

---

一、什么是火线和零线？

1. 火线（L, Live wire）

• 定义：火线是指在交流电路中，与电源的相电压有关的导线，通常带有电压（相对于地）。

• 特点：

• 火线是供电的主要载体，能够提供电能。

• 火线通常颜色为红色、黄色或蓝色（根据具体国家的电气规范）。

• 火线对地的电压在中国为220V。

2. 零线（N, Neutral wire）

• 定义：零线是与火线配合工作的导线，其作用是电流回路的回流通道。

• 特点：

• 零线是电路中的参考点或“中性点”。

• 零线通常颜色为黑色或蓝色。

• 在理想情况下，零线相对于地是没有电压的（即0V）。但由于实际线路中可能存在电流流过零线，可能出现微小的电压偏差。

3. 地线（PE, Protective Earth wire）

• 定义：地线是用于保护用电设备安全的导线，与大地直接相连。

• 特点：

• 地线通常颜色为黄绿色相间。

• 地线正常情况下没有电流流过，只有在设备发生漏电时，才通过地线将漏电电流导入大地，从而保护人身安全。

---

二、220V电压与单相电

1. 220V的含义

• 家庭用电中常用的220V是交流电的有效值，表示的是正弦波电压的平均“能量水平”。

• 220V实际是火线与零线之间的电压，也称为相电压。

• 对应的峰值电压（正弦波的最大值）为：

U=√2 * U= 311V

2. 单相电

• 单相电是由一根火线和一根零线组成的电路。

• 单相电路广泛用于家庭、办公室等小功率用电场合。

3. 接线方式

• 火线和零线分别连接用电设备的两个接线端，地线单独连接设备的金属外壳。

---

三、380V电压与三相电

1. 380V的含义

• 380V是线电压，表示三相电系统中任意两根火线之间的电压。

• 380V电压的出现是因为三相交流电有固定的相位差（120°）。根据正弦波的向量叠加规律，三相电线电压与相电压的关系为：U=√3*U

其中：

• 相电压  U = 220V 。

• 线电压 U=√3*220=380。

2. 三相电的工作原理

• 三相电由三根火线（L1、L2、L3）和一根零线组成。每一相火线与零线之间都是220V电压，任意两根火线之间是380V电压。

• 三相电相位差为120°，能够连续平稳地提供能量，因此适合驱动大功率设备（如工业电机）。

3. 三相电的优点

• 提供更大的功率。

• 三相电机运转平稳，无需额外的启动装置。

• 能量传输效率高。

---

四、220V与380V的关系

1. 电压来源

• 在三相电系统中，通过变压器输出的三相电可以分为：

• 相电压（220V）：火线和零线之间的电压。

• 线电压（380V）：任意两根火线之间的电压。

2. 用途

• 220V：用于普通家庭和办公场所的小功率电器（如灯具、冰箱、电视等）。

• 380V：用于工业场合的大功率设备（如电动机、大型空调、机床等）。

3. 典型接线方式

• 单相电（220V）：一根火线 + 一根零线 + 地线。

• 三相四线制（380V）：三根火线 + 一根零线 + 地线。

---

五、交流电系统的安全知识

1. 火线和零线的识别

• 使用电笔测试：

• 火线：接触电笔时会发光。

• 零线：接触电笔时不发光（注意，如果零线断开或带有漏电，可能会发光）。

• 色标识别：

• 火线：红色、黄色或蓝色。

• 零线：黑色或蓝色。

• 地线：黄绿色相间。

2. 电气安全建议

• 严禁用身体直接接触火线。

• 确保地线良好连接，防止漏电危害。

• 定期检查电气线路，防止老化或短路。

---

六、扩展：三相电的接法

1. 星形接法（Y接法）

• 三根火线（L1、L2、L3）与零线连接，中心点为中性点（零线）。

• 每一相火线与零线之间是220V（相电压）；任意两相火线之间是380V（线电压）。

• 适用于同时需要220V和380V的场合。

2. 三角形接法（Δ接法）

• 三根火线直接连接成闭环，不需要零线。

• 适用于只需要380V的场合，如工业设备。

---

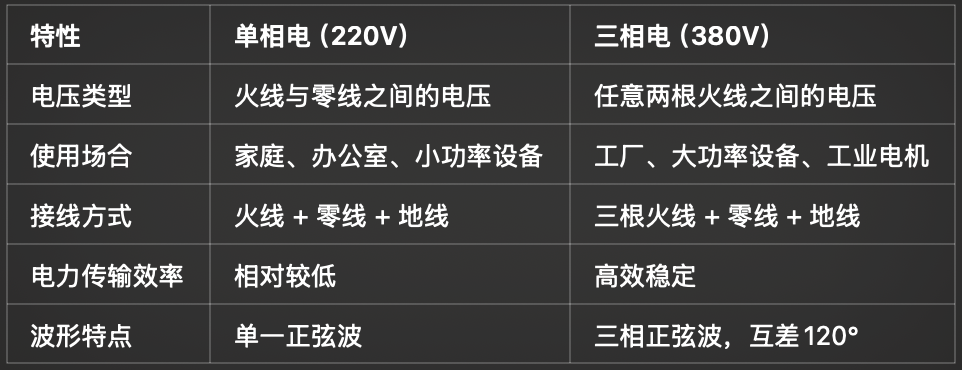

七、总结与对比
