什么是液位开关

液位开关是一种用于检测液体水平（液位）位置的传感器，主要用于液体储存和处理系统中，以控制液位、防止溢出或干运行等操作。液位开关通过感应液位的变化，发出开关信号，从而实现自动化控制。

---

一、液位开关的功能

液位开关可以实现：

1. 高液位报警：当液位超过设定高度时触发警报。

2. 低液位报警：当液位低于设定高度时触发警报。

3. 液位控制：控制泵的启停以维持液位在指定范围。

---

二、液位开关的主要类型

液位开关根据不同的检测原理和应用场景分为多种类型，常见的类型有：

1. 浮球液位开关（Float Level Switch）

原理

利用浮力原理，浮球随着液位变化上下移动。当浮球位置达到设定点时，浮球内部或外部的磁性元件触发开关动作。

类型

• 垂直浮球液位开关：浮球沿竖直杆上下移动，适合安装在容器顶部。

• 水平浮球液位开关：浮球侧向悬挂，适合容器侧壁安装。

应用场景

• 水箱、油罐、液体储存容器等。

优点

• 结构简单，价格低廉。

• 适用于非粘性、非腐蚀性液体。

缺点

• 对浮球和运动部件的磨损敏感。

• 不适合含固体颗粒、泡沫液体。

---

2. 电导式液位开关（Conductive Level Switch）

原理

基于导电液体的特性，利用电极间的导通来检测液位。

应用场景

• 水处理设备、锅炉水位监控。

优点

• 响应速度快，适合快速变化的液位检测。

缺点

• 仅适用于导电液体，无法用于纯水、油等。

---

3. 光电式液位开关（Optical Level Switch）

原理

通过检测光的折射或反射来判断液面位置。当液位接触光电传感器时，光束路径发生变化。

应用场景

• 医疗设备、饮料生产设备。

优点

• 精度高，无运动部件，寿命长。

缺点

• 对泡沫和浑浊液体敏感。

---

4. 超声波液位开关（Ultrasonic Level Switch）

原理

利用超声波反射液面所需的时间来检测液位高度。

应用场景

• 腐蚀性液体、强酸强碱罐体。

优点

• 非接触式测量，适用范围广。

缺点

• 对气泡和液体表面波动敏感。

---

5. 静压式液位开关（Hydrostatic Level Switch）

原理

基于液体压力随深度变化的关系，通过测量液体底部的压力来推算液位。

应用场景

• 水井、污水池、储罐。

优点

• 可测量高深度液体。

缺点

• 需定期校准，适用液体类型有限。

---

6. 电容式液位开关（Capacitive Level Switch）

原理

利用液体作为电介质，检测电容的变化以测量液位。

应用场景

• 化工罐、制药设备。

优点

• 适用于高温高压环境，非接触式测量。

缺点

• 对介质性质敏感，需定期调整。

---

7. 雷达液位开关（Radar Level Switch）

原理

使用雷达波反射原理来检测液位。

应用场景

• 大型储罐、复杂工况环境。

优点

• 非接触式，适合极端条件。

缺点

• 成本较高。

---

8. 音叉液位开关（Tuning Fork Level Switch）

原理

音叉液位开关利用压电晶体驱动音叉振动，当音叉插入液体时，振动频率发生变化。控制系统通过检测频率变化来确定液位是否达到设定点。

应用场景

• 粘度适中或低的液体检测

• 常用于食品、化工和医药行业

优点

• 无需校准，对介质密度和导电性要求低

• 精度高，适用于液体和颗粒物

缺点

• 对粘性介质和带泡沫液体的测量灵敏度较低

• 成本略高于传统机械式液位开关

---

9. 阻旋式液位开关（Rotary Paddle Level Switch）

原理

阻旋液位开关由一个电动机驱动叶片旋转，当液体或固体物料上升到叶片位置时，叶片停止旋转，触发开关动作。

应用场景

• 颗粒、粉末、颗粒状固体或液体料仓的料位监测

• 水泥、饲料、塑料颗粒等行业

优点

• 结构坚固可靠，适用于各种干散料

• 不受粉尘、静电等干扰

缺点

• 对非常细小或流动性差的材料检测效果不理想

• 需定期维护，电动部分可能磨损

---

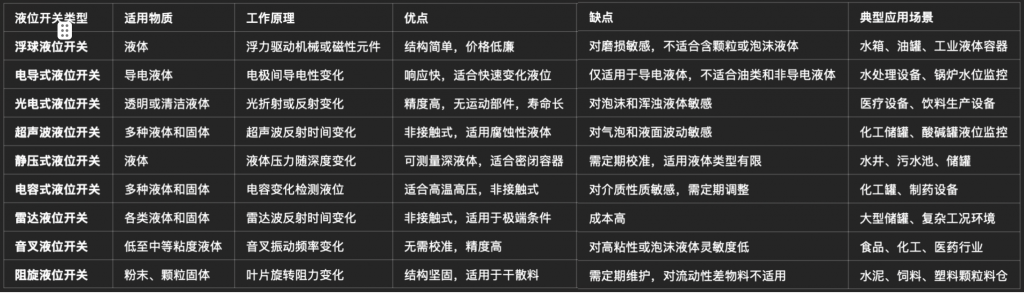

综合液位开关类型比较表

选择参考

1. 液体特性：粘性、导电性、泡沫。

2. 安装环境：压力、温度、腐蚀性。

3. 成本和精度需求：如音叉和雷达液位开关适用于高精度场景，但成本高。

综合考虑以上因素可以实现精准、可靠的液位监控，提升系统自动化水平。
