什么是 NAMUR NE 43？

NAMUR NE 43 是工业自动化领域中一种广泛应用的信号标准，主要用于过程控制仪表的故障状态和诊断信息的传输。它定义了模拟信号（通常是4至20 mA电流信号）中哪些电流值范围表示正常工作状态，哪些表示设备故障或超量程状态。

1. NAMUR NE 43 的来源

NAMUR（Normenarbeitsgemeinschaft für Mess- und Regeltechnik in der Chemischen Industrie）是德国的一家化工行业测量与控制技术协会，专注于过程工业自动化标准的制定。NE 43 是 NAMUR 发布的推荐规范之一，旨在解决模拟信号传输中的诊断问题。它首次发布于 1990 年，并被国际上许多标准和设备制造商采纳。

2. NAMUR NE 43 的作用

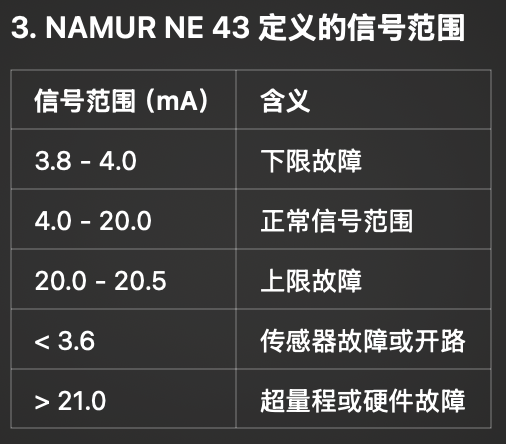

NE 43 提供了一个信号范围规范，用于明确4至20 mA信号中哪些值表示正常测量信号，哪些值表示故障。其主要作用包括：

• 提供故障检测能力：通过标准化的电流值指示设备健康状态，减少不必要的维护时间。

• 提高系统可靠性：自动检测传感器或变送器的故障，增强安全性。

• 支持故障安全设计：可以轻松识别传感器的开路或短路情况。

4. NAMUR NE 43 的应用举例

示例1：压力变送器

• 正常情况下，压力变送器输出的信号在 4-20 mA 之间，对应 0 到 100% 的量程。

• 如果传感器损坏，变送器可能输出 <3.6 mA，这意味着需要检修传感器。

示例2：温度变送器

• 在测量温度时，20 mA 对应最大测量值。如果温度超过设定范围，但设备仍正常工作，则可能输出 >20 mA 至 21 mA；如果设备出现故障，则输出 >21 mA。

5. 扩展说明

• 标准化优势：NAMUR NE 43 的引入减少了设备供应商自定义故障范围的复杂性，提高了不同设备之间的兼容性。

• 故障响应策略：结合 NAMUR NE 43 标准的控制系统通常配置报警，以及时响应信号故障，避免过程事故。

NAMUR NE 43 作为过程工业中的关键标准，为提高设备可靠性和安全性提供了重要保障，已成为4-20 mA工业信号接口设计中的基础要求。
