EDD和DTM、GSD文件各是什么

在工业自动化和过程控制领域中，EDD文件和DTM文件是用于设备集成和通信的重要工具。它们分别代表两种不同的设备描述技术，帮助设备与控制系统之间进行无缝通信和操作。下面详细介绍它们的定义、作用及区别。

---

一、EDD文件（Electronic Device Description）

1. 定义

EDD 是电子设备描述（Electronic Device Description）的缩写，是一种基于文本的标准化文件，用于描述工业现场设备的功能和通信特性。EDD 文件是设备制造商根据国际标准（如 IEC 61804-3）编写的，适用于支持现场总线协议（如 HART、Foundation Fieldbus 或 Profibus）的设备。

2. 组成

EDD 文件由以下部分组成：

• 设备功能模型：定义设备的功能模块、变量和参数。

• 通信特性：定义设备的通信协议（如 HART 协议的命令）。

• 用户界面描述：指定在系统中显示设备参数和状态的方式。

• 诊断信息：提供设备诊断能力的信息。

3. 用途

• 设备识别：帮助控制系统识别和配置设备。

• 参数配置：通过 EDD 文件，用户可以访问、修改和保存设备参数。

• 诊断和维护：用于显示设备的故障信息和状态信息。

• 跨平台兼容性：由于基于国际标准，EDD 文件可以在不同厂商的系统中通用。

4. 适用场景

• 常用于简单设备的描述。

• 适合低复杂度的应用场景，主要通过设备调试工具或工程系统读取。

---

二、DTM文件（Device Type Manager）

1. 定义

DTM 是设备类型管理器（Device Type Manager）的缩写，是一种基于 FDT（Field Device Tool）标准的文件或程序模块，用于提供更丰富的设备信息和高级功能。它通常以软件组件的形式存在，可以直接集成到支持 FDT 框架的系统中。

2. 组成

DTM 文件本质上是一个软件驱动程序，通常包括：

• 设备信息库：存储设备的功能特性、通信接口和数据格式。

• 用户界面模块：提供交互式图形界面，允许用户更直观地操作设备。

• 逻辑控制模块：实现设备的高级功能，例如复杂参数的计算和诊断功能。

3. 用途

• 高级参数配置：提供比 EDD 更详细的设备参数和设置选项。

• 图形化操作界面：允许用户通过图形化界面方便地配置和监控设备。

• 集成多协议支持：支持多种通信协议并在框架中无缝切换。

• 设备诊断和调试：包含详细的诊断功能，例如数据趋势分析和在线调试。

4. 适用场景

• 适合复杂设备，例如多功能变送器和智能仪表。

• 需要用户进行大量参数设置或高级调试的场景。

• 高度依赖图形界面和复杂功能的应用。

---

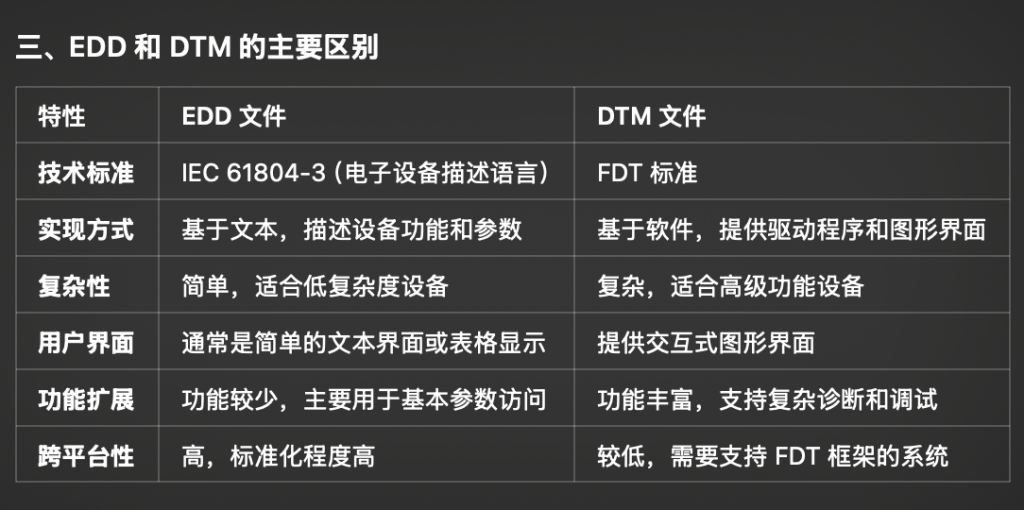

四、实际应用中的选择

1. 简单设备（如温度传感器、流量计）：优先使用 EDD 文件，满足基本功能需求。

2. 复杂设备（如多变量变送器、智能控制阀）：使用 DTM 文件更合适，提供丰富的调试和诊断功能。

3. 混合场景：在一个系统中可能同时使用 EDD 和 DTM 文件，取决于设备类型和功能需求。

---

GSD文件又是什么，和EDD和DTM是什么区别

1. 定义

GSD 文件（General Station Description）是通用站描述文件的缩写，主要用于描述 Profibus 和 Profinet 网络设备的功能特性。GSD 文件是设备制造商提供的一种设备描述文件，遵循 Profibus 和 Profinet 标准，是设备与控制系统通信的基础。

2. 格式

• Profibus 设备：GSD 文件通常以.gsd 或.gsg 为扩展名，基于 ASCII 文本格式。

• Profinet 设备：GSD 文件扩展为.xml格式，使用 XML 描述设备信息。

3. 组成

GSD 文件包含以下信息：

• 设备基本信息：如制造商名称、设备型号、版本等。

• 通信参数：如波特率、设备地址、输入/输出数据长度等。

• 功能模块：定义设备支持的功能块和模块化配置。

• 诊断功能：描述设备的诊断信息和错误代码。

• 协议支持：定义设备支持的 Profibus 或 Profinet 功能。

4. 用途

• 设备集成：用于在 Profibus 或 Profinet 网络中快速配置和集成设备。

• 通信参数配置：帮助用户设置设备的通信参数，如波特率、地址等。

• 网络诊断：提供设备诊断信息，便于快速定位和解决问题。

• 模块化配置：对于可选功能模块的设备，GSD 文件可以描述所有可用模块，支持用户灵活选择配置。

---

---

GSD 文件与 EDD 和 DTM 文件的核心区别

1. 针对性

• GSD 文件专注于 Profibus/Profinet 网络通信的设备描述，面向特定网络协议。

• EDD 和 DTM 文件是更通用的设备描述工具，适用于多种现场总线协议（如 HART、Foundation Fieldbus、Profibus）。

2. 功能侧重

• GSD 文件主要定义设备的 通信参数 和 网络集成能力。

• EDD 文件侧重于设备参数的 基本功能描述。

• DTM 文件则提供更丰富的 高级功能 和 图形化交互界面。

3. 文件类型

• GSD 文件以 文本格式 编写（XML 或 ASCII），便于解析。

• EDD 文件也是基于文本（但语法和描述模型更加复杂）。

• DTM 文件是 可执行的二进制文件或动态链接库，集成了设备驱动程序和界面。

4. 使用场景

• GSD 文件：在 Profibus/Profinet 网络中配置设备，通常由工程软件（如 Siemens 的 STEP 7 或 TIA Portal）加载。

• EDD 文件：用于基础设备集成，适合对设备功能需求较低的场景。

• DTM 文件：用于复杂设备的配置和高级功能场景，依赖 FDT 框架。

---

总结

• GSD 文件 是专注于 Profibus 和 Profinet 的设备描述文件，主要用于网络集成和通信配置。

• EDD 文件 是一种通用设备描述方法，适用于多种协议和设备的基本功能描述。

• DTM 文件 是功能最强大的设备管理工具，提供高级功能和用户友好的图形界面。

根据实际使用场景和设备复杂度选择合适的文件类型，将显著提高工程效率和设备管理效果。
