温度传感器铂电阻的结构设计

铂电阻传感器（也称为 PRT「Platinum Resistance Thermometer 」）是测量工业过程温度最常用的仪器。准确度、长期稳定性和可重复性是其受欢迎的主要原因。基本的 PRT 是一种使用铂丝作为负载的电阻器。之所以使用铂，是因为它在 -196°C 至 850°C 的宽温度范围内具有非常线性的电阻与温度关系。随着温度的升高，电阻也会以非常可预测的方式增加。PRT 用于测量所有行业的工业过程，并且它们是用于校准其他温度传感器的实验室测量的首选。

两种最常见的传感元件类型是绕线和薄膜。

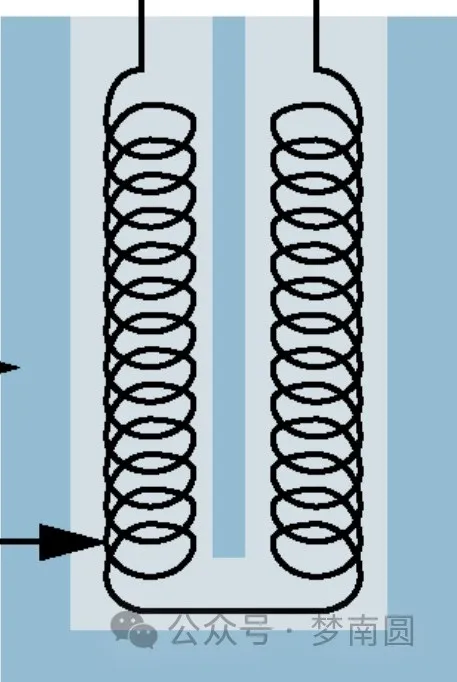

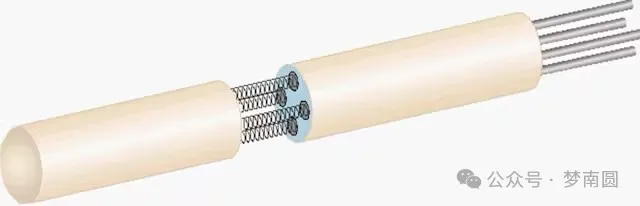

绕线传感元件通常用于需要高精度和长期稳定性的应用。下图显示了双元件配置中的一种绕线传感器结构。每个线圈在 0°C 时具有 50 欧姆的电阻，因此两个线圈连接起来形成一个传感元件，该传感元件在 0°C 时具有 100 欧姆的电阻。

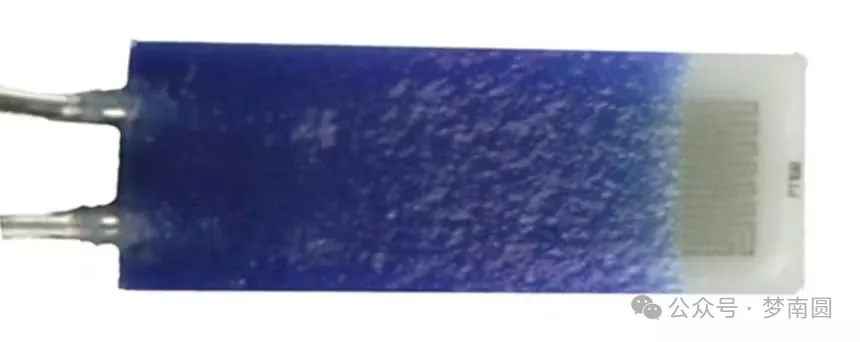

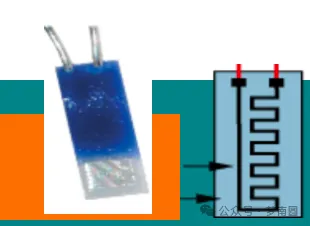

薄膜传感器样式的构造方式是，在陶瓷板上沉积一层薄薄的铂膜，然后使用激光或其他方式修整路径，形成一条窄窄的铂带，在 0°C 时电阻为 100 欧姆。然后连接引线并用玻璃覆盖。

它们成本低，如果包装正确，可以非常耐用。长期稳定性和重复性不如线绕传感器，但在某些应用中，比线绕传感器增加的耐用性可以实现更准确的温度测量。
