关于横河电磁流量计SE测量偏差问题

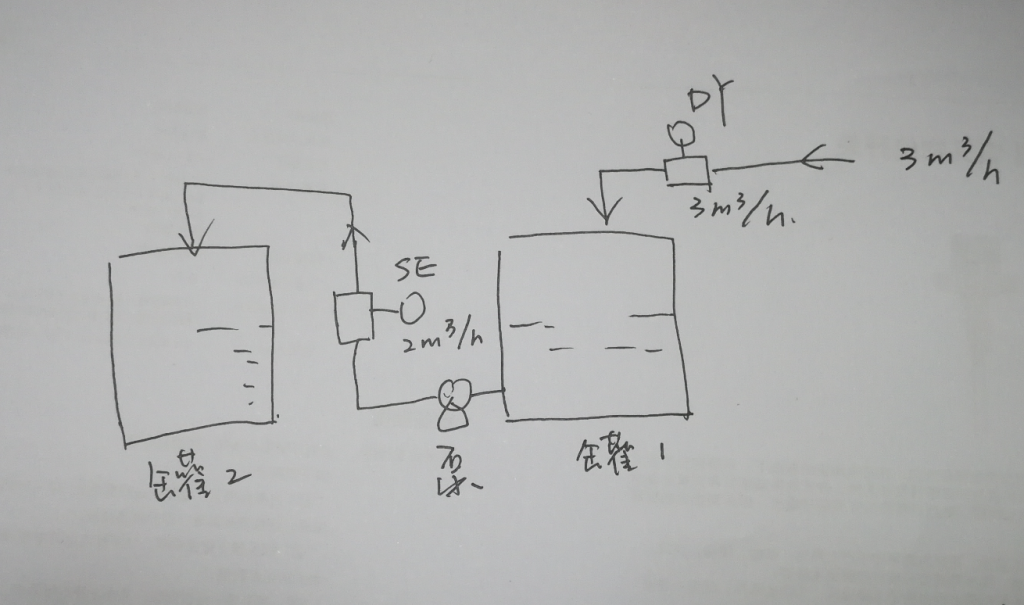

用户反映,一批横河电磁流量计se存在测量偏差,电话沟通,测试用的水先是经过涡街流量计进入水罐,再经过泵抽取经过SE电磁流量计到达第二储水罐。现场描述,SE安装方向垂直安装,涡街流量计和第一个水罐及第二个水罐所测体积对应,唯独SE存在偏差。用户安装如下示意图

关于横河电磁流量计SE测量偏差问题

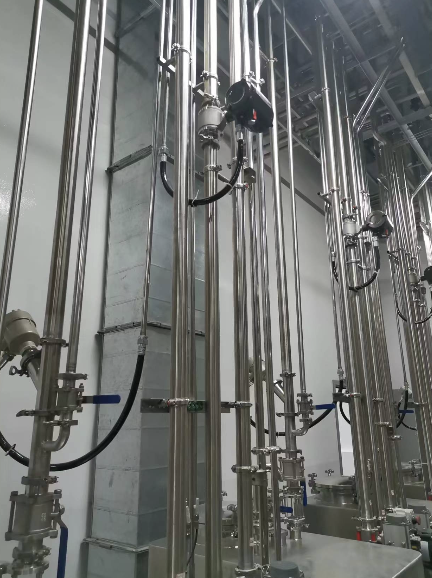

现场观察,安装无问题,查看测量数据,在十一分后停止累积,涡街与SE相差3立方,还有其他SE存在不同的偏差。现场安装如下图。

关于横河电磁流量计SE测量偏差问题

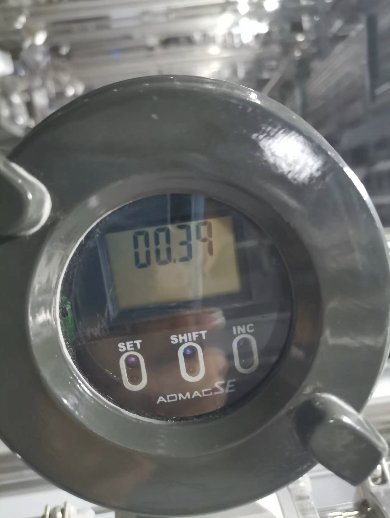

和用户沟通得知,用户其他车间测量正常的SE流量计换到此位置,流量正常。此时,怀疑流量计参数问题,检查口径,仪表系数,小流量切除均无问题。在流量停止时,突然发现流量计表头显示为-5.6立方每小时。这个现象是不正常的,在不存在回流,确认管道为满管的状态下应该为零。怀疑可能电磁流量计接地问题,单独接地后,问题仍然存在。这时候不得不怀疑流量计零点存在问题,检查其零点,不出意外的是-99.99(正常在零点附近),在检查其他测量偏差的流量计,果不其然零点均为-99左右。满管,液体静止的状态下调整零点后,重新测试,流量测量正常。(正常零点为下图所示)

关于横河电磁流量计SE测量偏差问题

总结:电磁流量计在出厂时已经进行过零点校准,造成上述零点偏差现象的原因是:未满管,液体未静止时进行零自动调零。如果要进行电磁流量计的零点调整,注意,一定要满管,介质静止。

原创文章,作者:梦南圆,如若转载,请注明出处:https://mnyuan.cn/archives/1213
