横河质量流量计不用时仍然有流量显示,但密度显示为零

1.现场应用情况

某单位码头一条管线安装了一台分体型质量流量计,主要用来对混油的装船进行计量。

流量计型号:RCUG2HS-1FBD40-0C5A-NF22-2-JB1/BG/CN/L020

2.故障现象

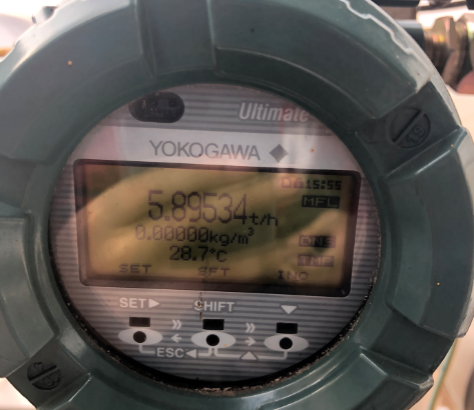

当流量计不用时仍然有流量显示,但密度显示为零。
当管道内充满混油后将出口阀关闭,在保证了管道内处于满管静止状态时,流量计的瞬时流量依旧不归零。随后对流量计进行自动调零,但是在执行自动调零后,界面在几秒后显示未执行并返回上一级菜单。与此同时,流量计出现自动调零错误报警。

横河质量流量计不用时仍然有流量显示,但密度显示为零

3.现场处理过程

1、检查流量计的接线和参数,均未发现问题
2、满管静止后,执行自动调零,界面显示未执行后返回上一级菜单
3、将两侧专用线挑开重新接入后测试,仍然无法自动调零
4、将流量计传感器从管道上拆下,然后用盲板将一侧封住,从另一侧灌水,执行自动调零成功,瞬时流量归零,密度显示正常。

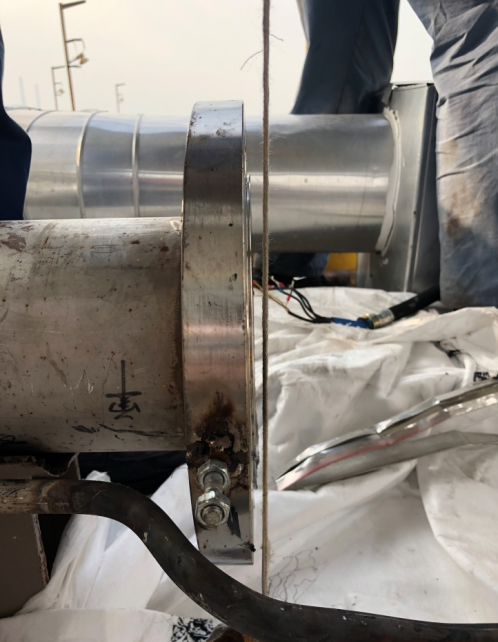

5、检查管道时,与定垂直线比较发现,一侧管道法兰有明显倾斜
6、将流量计传感器重新安装到管道上,庵后充满水静止后,执行自动调零,流量计恢复正常

横河质量流量计不用时仍然有流量显示,但密度显示为零

4.结果及处理意见

结果:
1、经过灌水测试,流量计能执行自定调零,判断流量计正常
2、在检查管道时发现管道法兰有倾斜,判断流量计受管道应力的影响,导致无法自动调零

本文来自本案例来自横河售后服务部,经授权后发布,本文观点不代表梦南圆立场,转载请联系原作者。
