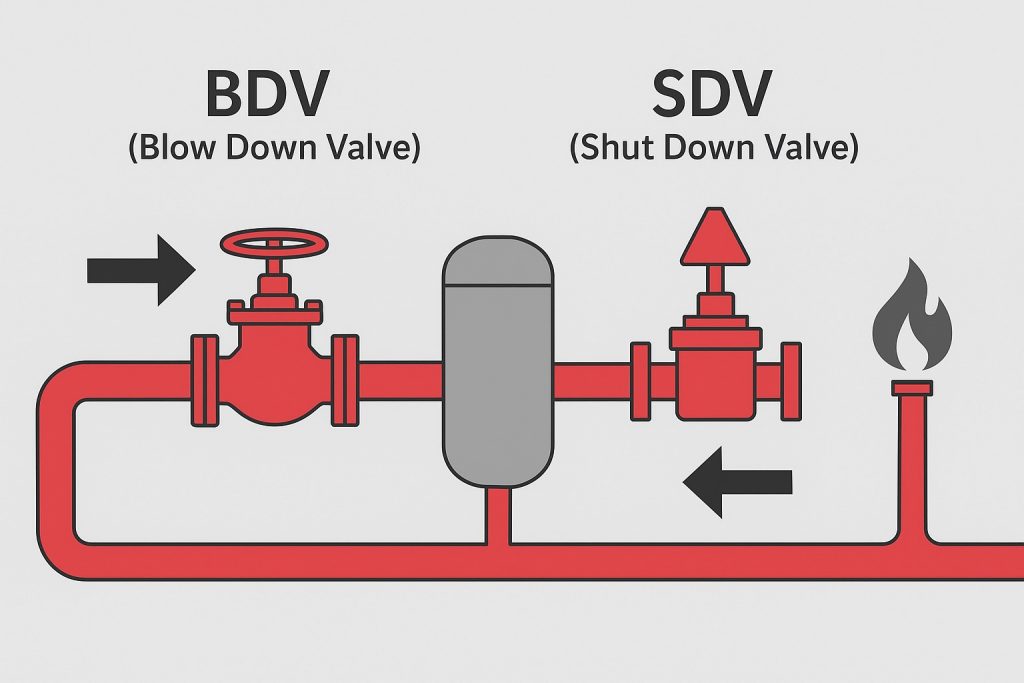

泄压阀（BDV）和截止阀（SDV）有什么区别？

🧩 一、基本定义

⚙️ 二、工作原理对比

1️⃣ BDV（Blow Down Valve）——泄压阀

• 目的：在紧急停车（ESD）或超压情况下，迅速将系统内的可燃气体、蒸汽等介质排入火炬系统，降低设备压力，防止爆炸或机械损坏。
• 动作逻辑：
  • 正常运行 → BDV 关闭；
  • 紧急停车信号触发（如火灾、超压、超温） → BDV 打开；
  • 系统压力释放后，手动或系统控制重新关闭。
• 典型安装位置：高压容器、气体压缩机出口、储罐、反应器顶部等。

📘 举例：

在天然气压缩站中，一旦检测到火灾或过压，BDV打开，将管线中的天然气导入火炬系统燃烧，防止管线爆炸。

2️⃣ SDV（Shut Down Valve）——截止阀 / 紧急切断阀

• 目的：在出现危险时，快速切断工艺流程，防止危险物料流向其他区域或设备。
• 动作逻辑：
  • 正常运行 → SDV 打开（允许介质流动）；
  • ESD触发 → SDV 关闭，切断流体；
  • 故障消除后，人工复位或系统允许重新开启。
• 典型安装位置：装置入口/出口、设备联接处、罐区与管廊连接处、工艺区与非工艺区之间。

📘 举例：

在化工装置中，反应器进料管上装有SDV，一旦发生泄漏或火灾，SDV关闭，阻止原料继续流入反应器。

🔄 三、对比总结（形象理解）

🔸一句话记忆：

SDV是“切断源头”的阀，BDV是“泄出压力”的阀。

🧠 四、控制系统与动作示例

在实际ESD联锁逻辑中常见如下组合：

事件：检测到火灾 → ESD系统动作
→ SDV（进出口阀）关闭，隔离设备；
→ BDV 打开，将设备内部气体排至火炬；
→ 系统压力降低，设备安全停机。

这个过程体现了两种阀的互补关系：

• SDV隔离风险源，防止事故扩大；
• BDV释放系统能量，降低危险程度。

🧯 五、补充：与PSV（安全阀）的区别

✅ 总结一句话：

在紧急停车系统（ESD）中，

SDV负责“关门”（防止流体进入或外泄），

BDV负责“放气”（快速释放系统压力），

两者协同，构成工艺装置安全防护的“双保险”。
